US 4820116 А, 11.04.1989. US 4462204 А, 31.07.1984. WO 2003/036051 А1, 01.05.2003. GB 2342124 А, 05.04.2004. SU 89083 А, 16.04.1957. SU 1605000 А, 07.11.1990.
Имя заявителя:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Изобретатели:
МИЛЬДНЕР Франк (DE)
Патентообладатели:
СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE)
Приоритетные данные:
22.08.2006 EP 06017465.3
Реферат

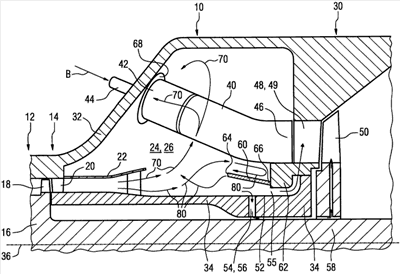

Газовая турбина выполнена с воздушным охлаждением и содержит корпус, в котором вдоль оси машины последовательно расположены компрессор, по меньшей мере, одна камера сгорания и турбина, и проходящий вдоль оси машины ротор. Аксиально между компрессором и турбиной и радиально между корпусом и ротором предусмотрена концентричная оси машины полость, в которой расположена камера сгорания. В полость подается сжатый в компрессоре воздух. Для охлаждения турбины часть воздуха из компрессора в качестве охлаждающего воздуха отбирается из полости через, по меньшей мере, одно заборное отверстие со стороны ротора. Радиально снаружи рядом с заборным отверстием расположен защитный элемент для осаждения частиц, который затрудняет проникновение взвешенных в выходном воздухе компрессора частиц в заборное отверстие. Защитный элемент выполнен в виде козырька, обращенный к турбине конец которого прочно соединен с корпусом со стороны турбины, а обращенный к компрессору конец свободен. Изобретение направлено на повышение эффективности очистки используемого в турбине охлаждающего воздуха посредством защитного элемента для осаждения частиц, который затрудняет проникновение взвешенных в выходном воздухе компрессора частиц в заборное отверстие. 15 з.п. ф-лы, 1 ил.
