ЕР 1288439 А1, 05.03.2003. ЕР 1288438 A1, 05.03.2003. US 5356265 A, 18.10.1994. US 6168381 B1, 02.01.2001. RU 2224116 C2, 20.02.2004. SU 1287678 А2, 20.02.1997.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
БУРИ Жак (FR) ЭНО Патрис (FR) ПАКЭН Сильвэн (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
21.06.2005 FR 05 06266
Реферат

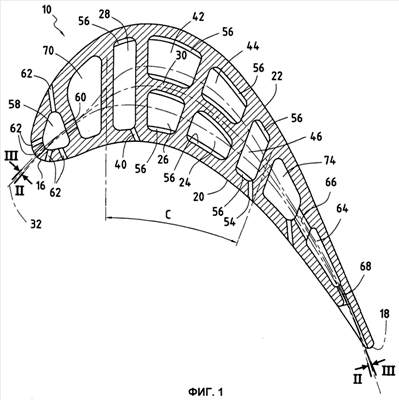

Рабочая лопатка газотурбинного двигателя имеет в своей центральной части контур охлаждения внутренней стороны и контур охлаждения наружной стороны. Контур охлаждения внутренней стороны включает в себя, по меньшей мере, одну первую и одну вторую полости внутренней стороны, проходящие радиально и в направлении толщины лопаток от внутренней стороны лопатки до центральной стенки, проходящей радиально и по направлению каркаса лопатки. Центральная полость проходит радиально и в направлении толщины лопатки от внутренней стороны до наружной стороны лопатки. Отверстие впуска воздуха расположено на радиальном конце первой полости внутренней стороны для питания воздухом контура внутренней стороны. Первый проход соединяет другой радиальный конец первой полости внутренней стороны с соседним радиальным концом второй полости внутренней стороны. Второй проход соединяет другой радиальный конец второй полости внутренней стороны с соседним радиальным концом центральной полости. Выпускные отверстия начинаются в центральной полости и выходят на внутреннюю сторону лопатки. Контур охлаждения наружной стороны включает в себя, по меньшей мере, одну первую и одну вторую полости наружной стороны, проходящие радиально и в направлении толщины лопаток с наружной стороны лопатки до центральной стенки. Центральная полость проходит радиально и в направлении толщины лопатки от внутренней стороны до наружной стороны лопатки. Отверстие впуска воздуха расположено на радиальном конце первой полости наружной стороны для питания воздухом контура наружной стороны. Первый проход соединяет другой радиальный конец первой полости наружной стороны с соседним радиальным концом второй полости наружной стороны. Второй проход соединяет другой радиальный конец второй полости наружной стороны с соседним радиальным концом центральной полости. Выпускные отверстия начинаются в центральной полости и выходят на внутреннюю сторону лопатки. Изобретение направлено на повышение эффективности охлаждения без снижения аэродинамических характеристик турбины. 9 з.п. ф-лы, 5 ил.
