Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

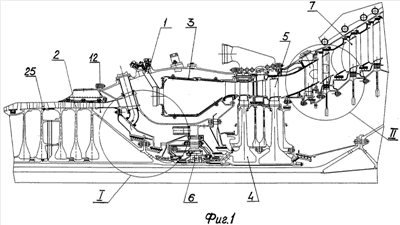

Газотурбинный двигатель содержит компрессор высокого давления с установленным на выходе закомпрессорным лабиринтным уплотнением, камеру сгорания, двухступенчатую турбину высокого давления, а также расположенную ниже по потоку турбину низкого давления. Фланец закомпрессорного лабиринтного уплотнения выполнен с внутренней кольцевой замкнутой полостью, соединенной на выходе с проточной частью турбины низкого давления через внутренние полости первой сопловой и первой рабочей лопаток турбины низкого давления. Замкнутая полость на входе соединена через лабиринтные уплотнения с воздушной полостью на выходе из компрессора и с каналом подвода воздуха из промежуточной ступени компрессора на охлаждение второй рабочей лопатки турбины высокого давления. Изобретение повышает надежность и экономичность двигателя путем снижения температуры газа перед турбиной и охлаждающего воздуха на входе во вторую рабочую лопатку турбины высокого давления за счет исключения попадания утечек закомпрессорного горячего воздуха. 3 ил.
