US 6328531 B1, 11.12.2001. US 5413463 A, 09.05.1995. US 5695320 A, 09.05.1997. EP 0852284 A1, 08.07.1997. EP 0661414 A1, 05.07.1995. RU 2062886 C1, 27.06.1996. SU 1275963 A1, 11.06.1985.

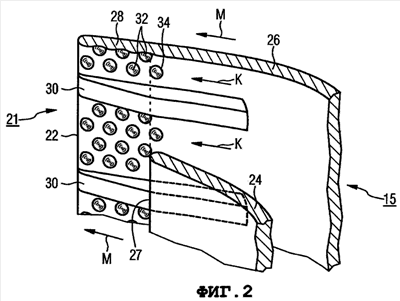

Лопатка газовой турбины выполнена с расположенной со стороны всасывания стенкой лопатки и сходящейся к ней в области задней кромки и расположенной со стороны нагнетания стенкой лопатки. Расположенная со стороны всасывания стенка лопатки включает в себя выступающий, по меньшей мере, на одном отдельном участке области задней кромки над концевой кромкой расположенной со стороны нагнетания стенки лопатки хвост задней кромки. Расположенная со стороны нагнетания поверхность хвоста задней кромки имеет углубления, каждое из которых соответственно имеет проходящую исключительно в расположенной со стороны нагнетания поверхности хвоста задней кромки окаймляющую кромку. Углубления имеют соответственно эллиптическую, в частности округлую, окаймляющую кромку или форму шарового сегмента. Изобретение направлено на повышение эффективности охлаждения лопатки посредством осуществления локального завихрения охлаждающего воздуха, увеличивающего теплопередачу от хвоста задней кромки. 3 н. и 8 з.п. ф-лы, 3 ил.
