SU 1401949 A1, 20.04.1995. SU 1478739 A1, 20.02.1996. RU 2211926 C2, 10.09.2003. US 4525998 A, 02.07.1985. US 4279123 A, 21.07.1981. US 4019320 A, 26.04.1977.
Имя заявителя:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

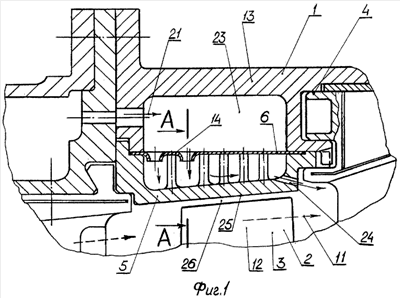

Высокотемпературная газовая турбина выполнена с разрезным кольцом первой ступени и перфорированной уплотнительной лентой, охватывающей сектора разрезного кольца. Отверстия перфорированной уплотнительной ленты выполнены с кольцевыми бортиками, направленными в сторону охлаждаемой поверхности секторов разрезного кольца и расположенными преимущественно в передней по потоку газа части уплотнительной ленты. Охлаждаемая поверхность секторов разрезного кольца выполнена со штырьками-турбулизаторами, которые расположены между кольцевыми бортиками и соприкасаются с лентой. Штырьки-турбулизаторы чередуются с отверстиями в окружном и осевом направлениях. Изобретение направлено на повышение надежности высокотемпературной газовой турбины путем снижения температуры разрезного кольца первой ступени за счет повышения эффективности его охлаждения. 2 ил.
