СПОСОБ ПОЛУЧЕНИЯ МЕХАНИЧЕСКОЙ ЭНЕРГИИ И РАДИАЛЬНЫЙ РЕАКТИВНО - РОТОРНЫЙ ДВИГАТЕЛЬ С РОТОРАМИ ПРОТИВОПОЛОЖНОГО ВРАЩЕНИЯ ДЛЯ ЕГО РЕАЛИЗАЦИИ

Номер публикации патента: 2420661

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009141531/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01D001/32
Аналоги изобретения: RU 2280168 C1, 20.07.2006. RU 2217596 С1, 27.11.2003. RU 2062329 С1, 20.06.1996. RU 2347153 С1, 20.02.2009. RU 2002131273 A, 20.05.2004. RU 2142054 C1, 27.11.1999. GB 2240817 A, 14.08.1991. DE 19817651 A1, 30.12.1999.

Имя заявителя: Закрытое акционерное общество "РТИ-Системы вторичного энергопитания" (RU)
Изобретатели: Сычиков Виктор Иванович (RU)
Сембиев Абдулрахман Усманович (RU)
Мальханов Олег Викторович (RU)
Архаров Юрий Михайлович (RU)
Дяченко Сергей Андреевич (RU)
Козырев Георгий Александрович (RU)
Патентообладатели: Закрытое акционерное общество "РТИ-Системы вторичного энергопитания" (RU)

Реферат

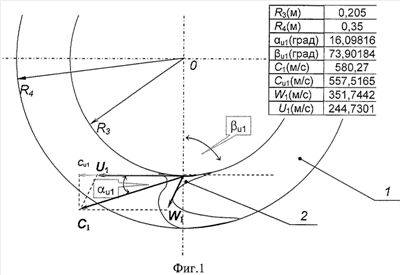

Способ и устройство для получения механической энергии с использованием роторов противоположного вращения с соплами включает подачу рабочего тела в сопла Лаваля в роторе первой ступени, разгон рабочего тела в соплах до сверхзвуковой скорости с обеспечением создания реактивной силы и крутящего момента, действующего на ротор и передаваемого на вал, и вывод разогнанного рабочего тела в замкнутое пространство за ротором первой ступени с образованием скачка уплотнения рабочего тела в этом замкнутом пространстве между роторами первой и второй ступени. Затем рабочее тело подается в сужающиеся сопла ротора второй ступени и разгоняется в соплах с обеспечением создания реактивной силы и крутящего момента, действующего на ротор второй ступени и передаваемого на вал. По меньшей мере, часть каждого ротора выполнена в виде кольца. Одно из этих колец охватывает другое. Входы и выходы сопел находятся на цилиндрических поверхностях колец, а центральные линии сопел лежат в плоскости, перпендикулярной оси вращения роторов. Разгон рабочего тела в соплах каждого ротора осуществляют с поворотом потока в каждом сопле в противоположную сторону относительно направления потока на входе в это сопло. Разгон рабочего тела в соплах ротора второй ступени осуществляют с поворотом потока в противоположную сторону по отношению к направлению поворота потока в соплах ротора первой ступени. Устройство может приводить во вращение вал генератора. Достигается снижение потерь энергии и повышение КПД, уменьшение массы. 2 н. и 3 з.п. ф-лы, 3 табл., 5 ил.
