RU 2239703 C1, 10.11.2004. RU 2298651 C1, 10.05.2007. RU 2026497 C1, 09.01.1995. US 3926538 A, 16.12.1975. US 1748568 A, 25.02.1930.
Имя заявителя:
Григорьянц Роберт Аветисович (RU), Григорьянц Сергей Робертович (RU)
Изобретатели:
ОКАМУРА Тосио (JP)
Патентообладатели:
Григорьянц Роберт Аветисович (RU) Григорьянц Сергей Робертович (RU)
Реферат

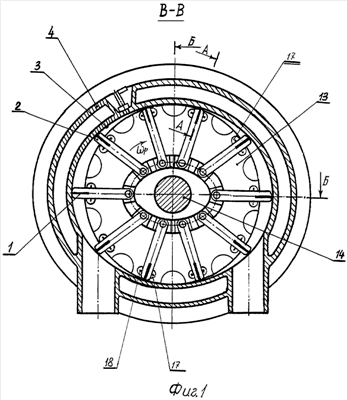

Изобретение относится к системам уплотнений роторных двигателей внутреннего сгорания. Система уплотнений роторного двигателя внутреннего сгорания содержит радиальные и тангенциальные уплотнения. Радиальные уплотнения выполнены в виде пары смежных соприкасающихся уплотнительных пластин, расположенных в пазах лопастей и индивидуально подпружиненных к рабочей поверхности корпуса скругленными по радиусу кромками со скосами внутри уплотнительных пластин, образующих лабиринт-карман. Каждая из уплотнительных пластин связана с противовесом посредством шестерен и параллельных зубчатых реек, установленных как на уплотнительных пластинах, так и на противовесах, попарно расположенных слева и справа в пазах лопастей. Шестерни установлены попарно на общих осях, закрепленных в стенках лопастей. Тангенциальные уплотнения выполнены в виде полуцилиндрических самоустанавливающихся вставок в зонах кромок пазов ротора с обеих сторон лопастей с уплотнительными пластинами, подпружиненными эспандерами к лопастям. Техническим результатом является повышение надежности и степени герметизации уплотнений. 6 ил.
