RU 2242624 С2, 20.12.2004. RU 2009341 C1, 15.03.1994. RU 2068106 C1, 20.10.1996. US 3196854 A, 27.07.1965. US 6354262 B2, 12.03.2002.
Имя заявителя:
Тайц Олег Григорьевич (RU)
Изобретатели:
Давыдов Дмитрий Аркадьевич (RU)
Патентообладатели:
Тайц Олег Григорьевич (RU)
Реферат

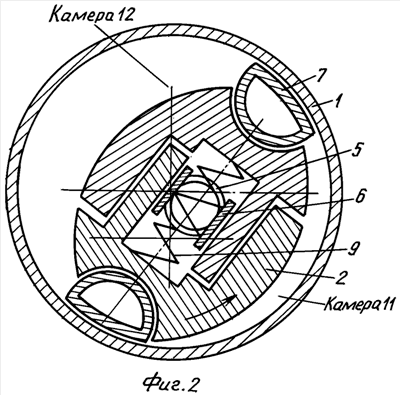

Изобретение относится к двигателестроению. Роторный двигатель внутреннего сгорания содержит пары двухкамерных блоков с камерами «впуск - сжатие» и «рабочий ход - выпуск». Замкнутые переменные объемы в камерах образованы круговыми статорами и движущимися в них двухвершинными роторами. Перемещение газового заряда по блокам осуществляется с помощью отверстий в неподвижных боковых стенках и каналов на боковой поверхности роторов. Общий рабочий вал кинематически связывает роторы блоков и не совпадает с центром статора. В каждой паре блоков центры круговых статоров совпадают. Каждый ротор состоит из двух раздвижных пар симметричных частей - поворотных уплотняющих башмаков и прямолинейных направляющих, герметично скользящих вдоль продольной оси ротора. Вал состоит из межкамерных цилиндрических частей и пустотелых частей с приваренными пластинами. Пружина применяется для прижима поворотных уплотняющих башмаков к статору. Пластины, перемещаясь в щелях ротора, обеспечивают ротору вращательное движение. Поворотные уплотняющие башмаки заканчиваются криволинейными выступами постоянной кривизны, герметически скользящими вдоль поперечной дуговой стенки на роторе. При использовании двух пар двухкамерных блоков центры статоров соседних пар расположены по разные стороны общего рабочего вала. Сами блоки соседствуют друг с другом камерами «рабочего хода - выпуска». Пространство между их соседними неподвижными стенками используется для удаления сгоревшего заряда. Техническим результатом является упрощение технологии изготовления и повышение долговечности двигателя. 6 ил.
