RU 2008107882 А, 10.09.2009. RU 2282037 C1, 20.08.2006. US 463267 A, 17.11.1891. US 3269371 A, 30.08.1966. US 4909208 A, 20.03.1990. DE 1601808 A1, 07.01.1971.
Имя заявителя:
Щербатюк Анатолий Дмитриевич (RU), Щербатюк Дмитрий Анатольевич (RU), Щербатюк Павел Анатольевич (RU)
Изобретатели:
Щербатюк Анатолий Дмитриевич (RU) Щербатюк Дмитрий Анатольевич (RU) Щербатюк Павел Анатольевич (RU)
Патентообладатели:
Щербатюк Анатолий Дмитриевич (RU) Щербатюк Дмитрий Анатольевич (RU) Щербатюк Павел Анатольевич (RU)
Реферат

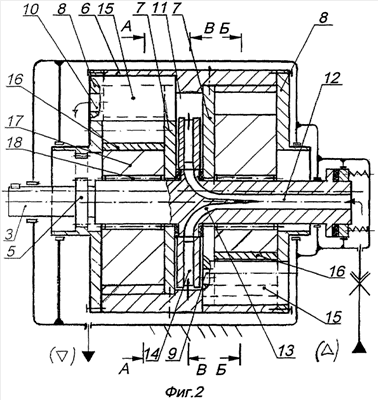

Изобретение относится к машиностроению, в частности к роторным машинам объемного действия. Объемная роторная машина содержит статор с опорами вращения, размещенные в них выходной вал 3, полую ось, а также ротор, установленный в опорах эксцентрично относительно полой оси с возможностью передачи вращающего момента выходному валу 3 и обратно. Ротор включает в себя корпус 6, жестко связанные с ним торцовые диски 8 и 7 с питательными окнами 9 и 10, переходную камеру 11, расположенную между дисками 8 и 7 внутри корпуса 6 и сообщенную с внутренней полостью оси, а также лопасти 15, жестко связанные с корпусом 6 и установленные внутри него с возможностью скольжения в сухарях 16, размещенных во втулках 17, расположенных в свою очередь на полой оси с возможностью вращения относительно нее между торцовыми дисками 8 и 7. Полая ось установлена в качестве полого вала 3. Переходная камера 11 сообщена с внутренней полостью вала 3 при помощи расположенных в ней радиальных каналов 13 и 14, обеспечивающих закручивание рабочей среды непосредственно от продольной оси полости вала 3 с последующим вращением ее в каналах 13 и 14. Каналы 13 и 14, расположенные в переходной камере 11, выполнены в виде лопаток, установленных в ней радиально. Изобретение направлено на повышение эффективной мощности машины. 5 ил.
