РОТОРНО - ЛОПАСТНОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2474705

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2011123039/06
   Сделать заказПолучить полное описание патента

Редакция МПК: 6
Основные коды МПК: F02B055/02   F01C001/07
Аналоги изобретения: RU 2374526 С2, 27.11.2009. RU 2135777 С1, 27.08.1999. GB 1155429 A, 18.06.1969. RO 119839 B1, 29.04.2005.

Имя заявителя: Богатырев Виктор Александрович (RU)
Изобретатели: Богатырев Виктор Александрович (RU)
Патентообладатели: Богатырев Виктор Александрович (RU)

Реферат

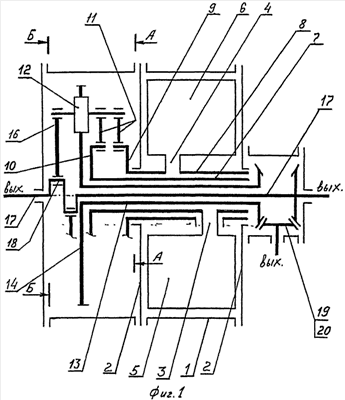

Изобретение относится к машиностроению. Роторно-лопастной двигатель внутреннего сгорания содержит корпус в виде цилиндра с торцевыми крышками и размещенные внутри корпуса роторы с лопастями и выходящими из корпуса коаксиальными валами. На коаксиальных валах закреплены рычаги, соединенные посредством тяг в четырехзвенный механизм. Четырехзвенный механизм шарнирно связан с ползуном. Ползун помещен в радиальном пазу маховика. Маховик жестко связан с выходным валом. Выходной вал соосен с коаксиальными валами и кинематически связан с ползуном и с корпусом. Кинематическая связь выполнена в виде кривошипно-шатунного механизма. Шатун кривошипно-шатунного механизма шарнирно соединен с ползуном. Кривошип соосен с выходным валом и связан с ним размещенной на корпусе механической передачей. На маховике помещены осесимметрично несколько ползунов со всеми связями. Кривошип выполнен в виде коленчатого вала. Роторы снабжены ограничителями сближения лопастей. Изобретение направлено на упрощение конструкции двигателя. 2 з.п.ф-лы, 5 ил.
