RU 2343290 С2, 10.01.2009. US 1676211 А, 03.07.1928. SU 1318704 A1, 23.06.1987. SU 31343 A1, 31.07.1933. SU 1160059 A, 07.06.1985. WO 91/15659 A1, 17.10.1991.
Имя заявителя:
Холодный Геннадий Константинович (RU)
Изобретатели:
Холодный Геннадий Константинович (RU)
Патентообладатели:
Холодный Геннадий Константинович (RU)
Реферат

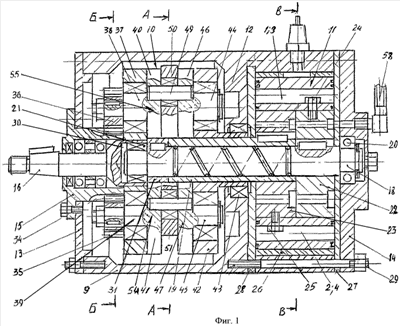

Изобретение относится к роторным двигателям внутреннего сгорания. Способ работы роторного двигателя включает процессы преобразования потенциальной энергии рабочего тела в кинетическую энергию с последующей передачей кинетической энергии на вал отбора мощности посредством поршней. Поршни непрерывно вращаются с разными угловыми скоростями по круговой траектории в замкнутом объеме рабочей камеры, осуществляя последовательно такты впуска, сжатия, рабочего хода и выпуска. После окончания сжатия один поршень догоняет другой примерно за 15° до точки отсчета, в качестве которой принято место положения свечи зажигания. Далее поршни совершают совместное движение, проходя участок запальной камеры, равный примерно 30°, на замедленной скорости. Смесь возгорается и расширяется, вследствие чего один поршень получает ускорение и отрывается от другого поршня, обеспечивая такт рабочего хода. Двигатель содержит корпус, разделенный на камеру привода и роторную камеру перегородкой. Поршни смонтированы на валу и на втулке ротора. В одной из крышек корпуса закреплена букса. За одно с буксой выполнено солнечное колесо. В отверстии буксы установлен вал отбора мощности с водилом. Сателлитные шестерни закреплены на установленных на водиле кривошипах с эксцентриками. На диске, жестко связанном с водилом, установлены эксцентрики дополнительных кривошипов, связанные с эксцентриками кривошипов водила посредством осей. На осях установлены шатуны, шарнирно связанные посредством серьг с валом и втулкой ротора. Техническим результатом является повышение надежности и КПД двигателя. 2 н.п. ф-лы, 7 ил.
