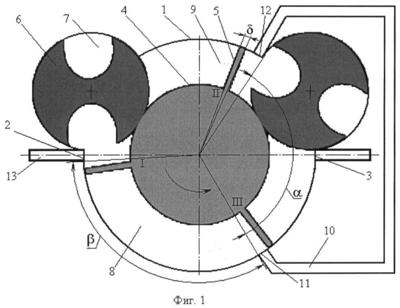

Изобретение относится к двигателе- и машиностроению и может быть использовано на транспортных средствах, а также для привода различного оборудования. Коловратная машина содержит цилиндрический корпус 1 с впускным и выпускным окнами 2 и 3, в котором установлены с возможностью вращения цилиндрический ротор 4 с лопастями 5 и кинематически связанные с ним ролики 6 с выемками 7, периодически взаимодействующие посредством последних с лопастями 5 и разделяющие пространство между корпусом 1 и ротором 4 на большую и меньшую кольцевые полости 8 и 9. Полости 8 и 9 сообщены между собой, по крайней мере, одним каналом 10 перепуска, центральный угол между входным и выходным окнами 11 и 12 которого не больше центрального угла между лопатками 5. Центральный угол между впускным окном 2 корпуса 1 и входным окном 11 канала 10 не меньше разности центрального угла между лопатками 5 и угловой ширины конца лопатки 5. Изобретение направлено на повышение КПД, уменьшение расхода рабочего тела и шума. 3 з.п. ф-лы, 6 ил.
