RU 2229610 C2, 27.05.2004. RU 2084639 C1, 20.07.1997. US 6935300 B2, 30.08.2005. GB 444706 A, 25.03.1936.
Имя заявителя:
Панченко Владимир Митрофанович (RU)
Изобретатели:
Панченко Владимир Митрофанович (RU)
Патентообладатели:
Панченко Владимир Митрофанович (RU)
Реферат

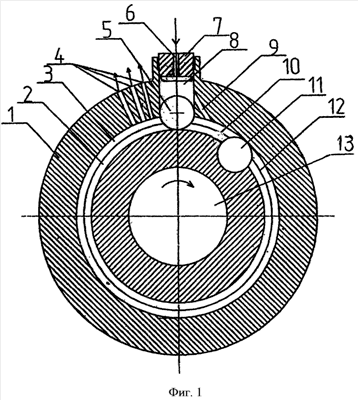

Изобретение относится к машиностроению. Роторно-шаровый двигатель содержит корпус, ротор и элементы, образующие рабочую камеру. Рабочая камера, имеющая сегментарную форму, образуется двумя шарами, движущимися по соответствующим выточкам в корпусе и в роторе двигателя, заменяя трение скольжения на более эффективное трение качения. Выточки в корпусе и в роторе, по которым движутся шары, в поперечном сечении представляют собой сегменты, хорды которых меньше диаметра шаров, что исключает их диаметральное столкновение и заклинивание двигателя. В корпусе и роторе может быть несколько соответствующих параллельных выточек, образующих рабочие камеры сегментарного профиля. Один шар постоянно находится в гнезде ротора и, плотно прижимаясь к внутренней сфере гнезда, обкатывается по выточке корпуса. Второй шар, находящийся в цилиндрической расточке корпуса, являющейся камерой подачи рабочего тела, прижимается к выточке ротора давлением рабочего тела с момента его подачи до выхода отработавших газов. Шар корпуса при приближении шара ротора, одновременно с прекращением подачи рабочего тела, может втягиваться электромагнитными элементами в камеру подачи рабочего тела до ограничителя. Изобретение направлено на увеличение КПД двигателя. 4 з.п.ф., 1 ил.
