RU 2317417 C1, 20.02.2008. US 2373656 A, 17.04.1945. WO 03/081049 A1, 17.04.1945. GB 104920 A, 23.03.1917. US 2679973 A, 01.06.1954.
Имя заявителя:
Григорьев Борис Юрьевич (RU)
Изобретатели:
Григорьев Борис Юрьевич (RU)
Патентообладатели:
Григорьев Борис Юрьевич (RU)
Реферат

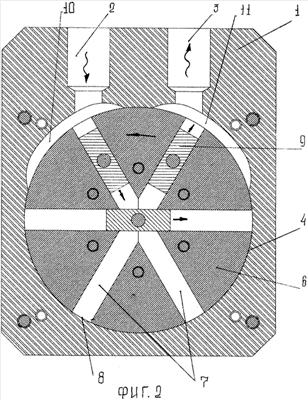

Изобретение относится к машиностроению и может быть использовано в гидромашинах, насосах, компрессорах и двигателях внутреннего сгорания. Диаметральная объемная машина содержит корпус 1, размещенные внутри его цилиндрической полости 4 ротор, выполненный в виде торцевой цилиндрической планшайбы, направляющий цилиндр 6, установленный с возможностью вращения и с эксцентриситетом относительно оси планшайбы и имеющий на торцевой поверхности со стороны планшайбы открытые диаметральные каналы 7 с торцевыми отверстиями 8, и рабочие элементы 9, установленные на планшайбе с возможностью перемещения в каналах 7 при ее вращении. В полости 4 в зоне впускного 2 и выпускного 3 каналов выполнены не соединенные друг с другом впускная 10 и выпускная 11 полости, цилиндр 6 выполнен с наружным диаметром, равным диаметру полости 4, и имеет в каждом канале 7 торцевые отверстия, соответствующие поперечному сечению канала 7, или торцевые стенки 12 с отверстиями. Торцевые поверхности полости 4 корпуса 1, планшайбы и цилиндра 6 находятся в соприкосновении и образуют в каналах 7 рабочие камеры с торцевыми отверстиями для впуска и выпуска рабочей среды. Элементы 9 закреплены на планшайбе 5 и выполнены в виде пальца, или втулки, установленной на пальце с возможностью вращения, или плунжера, установленного на пальце с возможностью вращения вокруг центра своей продольной оси. Элемент 9 имеет скользящую посадку в канале 7. Длина хода элемента 9 ограничена длиной соответствующего канала 7. Изобретение направлено на создание диаметральной объемной машины, обладающей высоким КПД перекачки рабочей среды при высоких давлениях и широкой областью применения. 2 н. и 11 з.п. ф-лы, 5 ил.
