DE 908676 А, 08.04.1954. RU 2240432 С1, 20.11.2004. SU 1032198 А, 30.07.1983. US 5086732 А, 11.02.1992. US 1529352 А, 10.03.1925. DE 20001041 U1, 11.05.2000.
Имя заявителя:
Поспелов Василий Дмитриевич (RU)
Изобретатели:
Поспелов Василий Дмитриевич (RU)
Патентообладатели:
Поспелов Василий Дмитриевич (RU)
Реферат

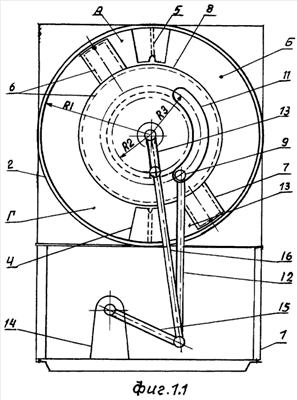

Изобретение относится к роторно-лопастным двигателям внутреннего сгорания и может быть использовано мотостроительной промышленностью в строительстве энергоемких роторно-лопастных двигателей всех разновидностей и типов. Роторно-лопастный двигатель содержит преобразователь вращения, неподвижный корпус 1 с кольцевой рабочей камерой 2, основные лопастные рабочие органы 4, вспомогательные лопастные рабочие органы 7, кривошипный вал 13, шатун 16, маховик. Преобразователь вращения выполнен параллелограммно-кривошипным, включающим коромысло 15, закрепленное на корпусе 14. Шатун 16 выполнен двуплечим и шарнирно соединен одним концом с коромыслом 15, а вторым концом - с кривошипной осью кривошипного вала 13. Шток 12 шарнирно соединен одним концом с коромыслом 15, а вторым концом - с цапфой 9 роторного диска 8. В боковых крышках выполнены пазы для выхода цапф 9. Параллелограммно-кривошипный преобразователь вращения размещен в торце кольцевого цилиндра 2 соосно валу или сбоку корпуса 14 параллельно валу роторного диска 8. Изобретение направлено на создание малогабаритных двигателей, энергоемких, долговечных, удобных и надежных в эксплуатации. 5 ил.
