РОТОРНО - ЛОПАСТНОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ ХОЛОДНОГО

Номер публикации патента: 2422652

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009111728/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02B055/02   F01C001/352
Аналоги изобретения: US 6244240 B1, 12.06.2001. RU 2108470 C1, 10.04.1998. RU 2007105288 A, 20.08.2008. US 2001011 A, 14.05.1935. JP 55112801 A, 01.09.1980. US 1385880 A, 26.07.1921. US 4403581 A, 13.09.1983.

Имя заявителя: Холодный Геннадий Константинович (RU)
Изобретатели: Холодный Геннадий Константинович (RU)
Патентообладатели: Холодный Геннадий Константинович (RU)

Реферат

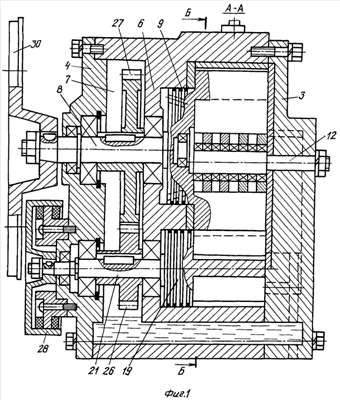

Изобретение относится к двигателестроению. Роторно-лопастной двигатель внутреннего сгорания содержит камеру с замкнутым объемом, впускное и выхлопа отработанных газов окна, механизм изоляции полости всасывания от полости выхлопа и концентрично закрепленное на валу отбора мощности водило. Камера образована поверхностями неподвижного корпуса и пластинчатых лопастей ротора, разделяющих внутренний объем камеры на полости. Вал расположен эксцентрично относительно неподвижной оси ротора. Механизм изоляции кинематически связан с валом посредством шестерен и включает цилиндрический разделительный элемент с оппозитно расположенными на одном конце пазами для взаимодействия с пластинчатыми лопастями, размещенный в кармане, предусмотренном в камере, и опорный элемент. Вал отбора мощности смонтирован на опорах в крышке и перегородке, отделяющей камеру от монтажной полости, образованной крышкой. Водило выполнено в виде стакана с продольными пазами по числу пластинчатых лопастей. Лопасти одними концами смонтированы с возможностью вращения на неподвижной оси ротора, а другими концами размещены в продольных пазах с возможностью взаимодействия с механизмом изоляции полостей и водилом. Опорный элемент размещен в монтажной полости. Механизм электропитания свечи зажигания смонтирован на конце опорного элемента. На конце вала отбора мощности установлен маховик. Техническим результатом является повышение КПД и упрощение конструкции двигателя. 2 ил.
