RU 2287655 C1, 20.11.2006. SU 1666343 A1, 30.07.1991. RU 2245981 C1, 10.02.2005. RU 2316676 C2, 10.02.2008. US 5171138 A, 15.12.1992. DE 2839724 A, 20.03.1980. FR 2633673 A1, 05.01.1990.
Имя заявителя:
Шардаков Михаил Валерьевич (RU)
Изобретатели:
Шардаков Михаил Валерьевич (RU)
Патентообладатели:
Шардаков Михаил Валерьевич (RU)
Реферат

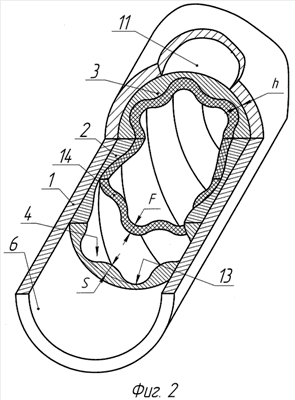

Группа изобретений относится к винтовым забойным двигателям и винтовым насосам и может быть использована в нефтегазодобывающей, горной и др. отраслях промышленности. Слоевой статор содержит наружный слой, внутри которого закреплен более легкоплавкий внутренний слой с винтовыми зубьями. Механические свойства внутреннего слоя и его поверхность сформированы при охлаждении и затвердевании его расплава в кольцевом зазоре металлических поверхностей пресс-формы. В статоре по 2-му варианту к поверхности металлических зубьев внутреннего слоя прикреплен слой эластомера. Пресс-форма состоит из наружного слоя статора, внутри которого с кольцевым зазором помещен сердечник с наружными винтовыми зубьями. Пресс-форма имеет заливочное отверстие, сообщающееся с кольцевым зазором. Пресс-форму нагревают, заливают расплав внутреннего слоя в наружный слой статора. Охлаждают пресс-форму до затвердевания внутреннего слоя. Извлекают сердечник из статора. Увеличивается прочность металлических зубьев статора. Упрощается технология изготовления. Достигается повторяемость результатов точности по шагу и профилю винтовых зубьев статора. Увеличиваются надежность, ресурс, рабочий момент и КПД винтовой гидромашины. 4 н. и 21 з.п. ф-лы, 4 ил.
