US 5624248 A, 29.04.1997. US 6743003 B2, 01.06.2004. US 5860791 А, 19.01.1999. US 6394775 В1, 28.05.2002. SU 1048991 A3, 15.10.1983. SU 639477 A3, 17.03.1975.
Имя заявителя:
УАЙТ ДРАЙВ ПРОДАКТС, ИНК. (US)
Изобретатели:
ДЕЙГР Ричард (US)
Патентообладатели:
УАЙТ ДРАЙВ ПРОДАКТС, ИНК. (US)
Приоритетные данные:
18.05.2005 US 11/131,505
Реферат

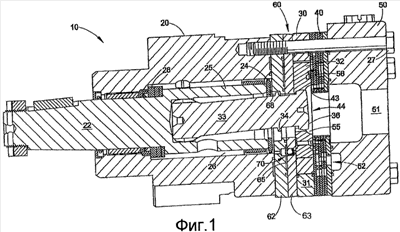

Изобретение относится к механизму компенсации давления для роторного механизма, на который действует нагрузка давления. Гидравлическое устройство содержит героторный узел (30) со статором (31) и ротором (32), имеющими взаимодействующие зубья, определяющие героторные камеры, коллектор (40) с каналами (55, 56), находящимися в гидравлическом сообщении с героторными камерами и уравновешивающий механизм (60) давления, который определяет напорную камеру (65) и полость селективного клапана (70), гидравлически соединенную с напорной камерой. Полость селективного клапана (70) имеет первое отверстие, сообщающееся с первым отверстием (51) в гидросистеме, и второе отверстие, сообщающееся со вторым отверстием (52) в гидросистеме, и шарик, расположенный в полости селективного клапана (70). Шарик выполнен с возможностью перемещения в полости селективного клапана (70) для уплотнения одного из отверстий при появлении относительного давления на втором из отверстий для подачи давления в напорную камеру и компенсации давления в устройстве. Изобретение направлено на увеличение эффективности работы двигателя за счет смещения планетарного ротора к коллектору. 4 з.п. ф-лы, 14 ил.
