ЧЕТЫРЕХТАКТНЫЙ РОТОРНО - ПОРШНЕВОЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2392458

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008123464/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02B053/02   F02B055/02   F01C001/067
Аналоги изобретения: RU 2285123 С1, 10.10.2006. RU 2319022 С2, 10.03.2008. RU 2131042 C1, 27.05.1999. US 3381669 A, 07.05.1968. US 1458641 A, 12.06.1923. US 4084550 A, 18.04.1978.

Имя заявителя: Мезин Александр Дмитриевич (RU),
Егоров Александр Викторович (RU)
Изобретатели: Мезин Александр Дмитриевич (RU)
Егоров Александр Викторович (RU)
Патентообладатели: Мезин Александр Дмитриевич (RU)
Егоров Александр Викторович (RU)

Реферат

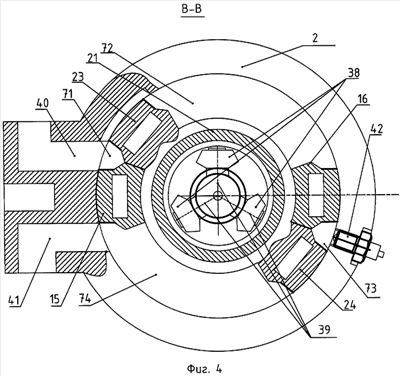

Изобретение относится к машиностроению. Четырехтактный роторно-поршневой двигатель внутреннего сгорания состоит из камер всасывания, сжатия, сгорания и выхлопа, образованных в результате вращения ротора относительно статора. Расстояние между каналом всасывания и каналом выхлопа равно ширине поршня. Угловая ширина поршня равна 90° минус угол смещения вала вращения за период такта сгорания. Объем камеры сжатия уменьшен по сравнению с объемом камеры сгорания. Свеча зажигания установлена со сдвигом на угол 180° по ходу вращения поршней в статоре от начала отверстия канала всасывания. Ротор состоит из двух ступиц, надетых на вал вращения ротора и свободно вращающихся на нем. На фланце каждой ступицы по окружности закреплены по два прямоугольных поршня с внутренней полостью охлаждения, сдвинутых между собой на угол 180°, которые вставлены в промежутки между двумя прямоугольными поршнями, закрепленными на фланце противоположной ступицы. Под прямоугольными поршнями ротора на фланцах ступиц закреплены отрезки цилиндрических труб. Сальники и антифрикционные компрессионные кольца установлены между отрезками цилиндрических труб и между фланцами ступиц и цилиндром статора. Между внутренними сторонами ступиц и валом вращения установлен дифференциал. С внешних сторон ступиц ротора между боковыми крышками статора установлены регуляторы управления вращения прямоугольных поршней. Техническим результатом является повышение технико-экономических параметров двигателя.
