Иванов Е.П. Двигатели с кольцевым цилиндром. Автомобильная промышленность. - 1993, 12, стр.5-8. RU 2242619 С1, 20.12.2004. US 2201785 А, 21.05.1940. US 1294487 A, 18.02.1919.
Имя заявителя:
Иванов Евгений Петрович (RU)
Изобретатели:
Иванов Евгений Петрович (RU)
Патентообладатели:
Иванов Евгений Петрович (RU)
Реферат

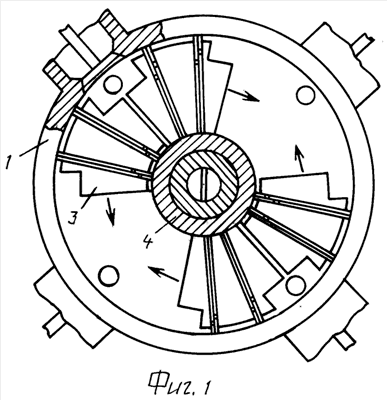

Изобретение относится к машиностроению. Двигатель с кольцевым цилиндром состоит из одного цилиндра с боковыми крышками, из 4-х лопастных поршней и из силового механизма. Лопастные поршни установлены в цилиндре и закреплены попарно на 2-х соосных ступицах. Силовой механизм состоит из 2-х рычагов, закрепленных на соосных ступицах, из связанных с рычагами 2-х шатунов и из коленчатого вала, связанного с шатунами. Отношение высоты лопастных поршней к их ширине и к диаметру цилиндра равно 1:1.5:3. Отношение длины рычагов к среднему радиусу кольцевого цилиндра равно 2:1. Рычаги с шатунами расположены с одной стороны двигателя. Шатунные шейки у коленчатого вала развернуты на угол 180°. Техническим результатом является снижение расхода топлива, увеличение максимальной мощности, уменьшение габаритного объема, массы и стоимости изготовления двигателя. 2 ил.
