РОТОРНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

Номер публикации патента: 2383744

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007116761/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F01C001/46   F02B053/00
Аналоги изобретения: GB 2169964 А, 23.07.1986. RU 2285803 C1, 20.10.2006. RU 2260130 C1, 10.09.2005. GB 2038945 A, 30.07.1979. US 3913534 A, 21.10.1975. US 4658779 A, 21.04.1987. US 4096881 A, 02.05.1978.

Имя заявителя: Пикулев Николай Михайлович (RU)
Изобретатели: Пикулев Николай Михайлович (RU)
Патентообладатели: Пикулев Николай Михайлович (RU)

Реферат

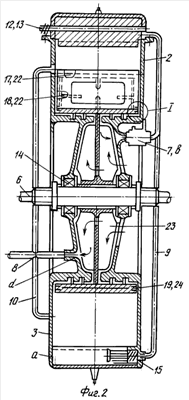

Изобретение относится к отрасли транспортного машиностроения. Роторный двигатель внутреннего сгорания содержит цилиндр, выполненный в форме полого тора прямоугольного сечения, в полости которого размещены фигурные поршневые лопасти, подпружиненные заслонки 11 с уплотнителями 17, 18, 19, 21, делящие цилиндр на секции, один конец которых закреплен в кармане «а» цилиндра, другой выполнен опирающимся на поршневые лопасти и взаимодействующим с клапаном-дозатором 15 и свечей зажигания, размещенных в кармане «а» цилиндра, вал 6, установленный в подшипниковых узлах 14 боковых стенок 2 и 3, гермопояс, компрессор и коллектор газоудаления 10. Двигатель снабжен эжектором 8, под прямым углом подсоединенным к коллектору газоудаления 10 и сообщенным с компрессором. Поршневые лопасти закреплены в поперечных пазах гермопояса, жестко закрепленного на диске компрессора, проходящего через щель внутренней стенки цилиндра и закрепленного ступицей на валу 6, Гермопояс оснащен кольцевыми канавками, в которых размещены графитовые сегменты компрессионных колец. Заслонки по периметру оснащены прямоугольными канавками, в которых размещены графитовые уплотнители 17, 18, 19, 20 в форме параллелепипеда. Уплотнители установлены на упругих пластинах 22, 24 из жаропрочной стали. Изобретение направлено на обеспечение герметизации и смазки трущихся поверхностей деталей ротора. 4 ил.
