Имя заявителя:
Шатров Петр Львович (RU)
Изобретатели:
Шатров Петр Львович (RU)
Патентообладатели:
Шатров Петр Львович (RU)
Реферат

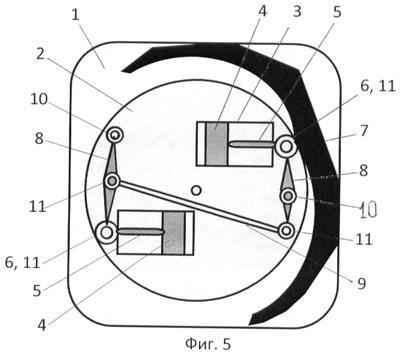

Изобретение относится к машиностроению. Роторно-поршневой двигатель внутреннего сгорания содержит неподвижный корпус 1 с расположенным в нем ротором 2 и рабочие цилиндры 3. В каждом из рабочих цилиндров 3 размещен поршень 4, снабженный шатуном 5 и опорным роликом 6. Опорный ролик 6 взаимодействует с установленной на корпусе 1 криволинейной опорной поверхностью 7. Число рабочих цилиндров 3 четно. Рабочие цилиндры 3 ротора 2 смещены в плоскости вращения ротора 2 от центра вращения ротора 2 на равное расстояние. Для каждого рабочего цилиндра противолежащий ему относительно центра вращения ротора 2 рабочий цилиндр 3 расположен центрально симметрично и их оси параллельны. Для каждой пары противолежащих рабочих цилиндров 3 установлены два рычага 8 и одна тяга 9. Рычаги 8 закреплены на роторе 2 неподвижными шарнирами 10. Каждый рычаг 8 одним подвижным шарниром 11 соединен с шатуном 5 соответствующего рабочего цилиндра 3, а другим подвижным шарниром 11 посредством тяги 9 соединен с рычагом 8 противолежащего рабочего цилиндра 3. Техническим результатом является упрощение изготовления и обслуживания, а также повышение КПД двигателя. 5 ил.
