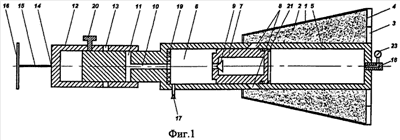

Изобретение относится к горной промышленности, в частности к автоматическим системам взрывоподавления в горных выработках, и может быть применено для локализации взрывов метановоздушной смеси и(или) угольной пыли. Устройство состоит из рабочей камеры, коаксиально размещенной в бункере, наполненном пламегасящим порошком и перекрытым легкоразрушаемой диафрагмой, металлической выносной штанги с приемным щитом. При этом хвостовая часть рабочей камеры снабжена вспомогательной камерой, емкостью меньшей по сравнению с рабочей камерой, в которой размещен дифференциальный золотник с обратным клапаном, разделяющий эти камеры. В корпусе вспомогательной камеры выполнены центральный и радиальные каналы, перекрытые в ждущем режиме скользящей муфтой, кинематически связанной с выносной штангой и приемным щитом. На контуре скользящей муфты выполнены отверстия (окна), сообщающиеся с внешней средой (атмосферой) с возможностью их совмещения с радиальными каналами при перемещении скользящей муфты на соответствующую величину под воздействием на приемный щит воздушной ударной волны (внешней силы). Технический результат заключается в повышении надежности и эффективности локализации взрывов метановоздушной смеси и (или) угольной пыли, развивающихся по сети горных выработок. 2 н.п. ф-лы, 4 ил.
