Реферат

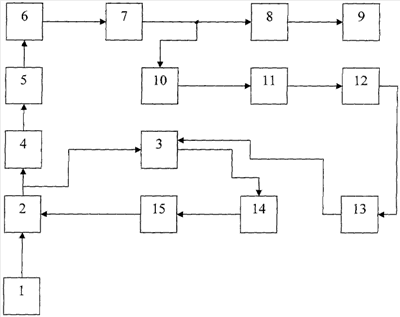

Изобретение относится к технике безопасности в промышленности и может быть применено для автоматического предотвращения взрыва горючих газов, подаваемых через газовую трубу во взрывоопасные зоны помещений всех классов. Способ заключается в регистрации концентрации газовоздушной смеси, при приближении ее к предельно-допустимым взрывоопасным концентрациям подают звуковой и световой сигнал. С выдержкой времени 10-15 секунд выключают подачу газа в газопроводе и вентилируют помещение в течение времени: , где Vвн - объем вентилируемого помещения, м, К - кратность воздухообмена показывает сколько раз в час меняется воздух в помещении (К5), Lв - производительность вентилятора аварийной вентиляции, м3/ч, Кn - поправочный коэффициент на расчетное количество воздуха. Устройство содержит газовый датчик, линии связи с звуковой и световой сигнализации, источник электропитания, выключатель. Источник питания через выключатель соединен с входом пускового реле и входом понижающего трансформатора. Трансформатор через выпрямитель соединен с газовым датчиком, усилителем, звуковой и световой сигнализацией. Выход усилителя соединен с исполнительным механизмом, который воздействует на ручку газового крана. Ручка взаимодействует с включателем, выход которого соединен с входом вентилятора аварийной вентиляции. Технический результат заключается в повышении надежности предотвращения взрыва газовоздушной смеси во взрывоопасных зонах помещений. 2 н.п. ф-лы, 1 ил.
