КАНАТНЫЙ АНКЕР

Номер публикации патента: 2178082

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99117674/03		Получить полное описание патента

Реферат

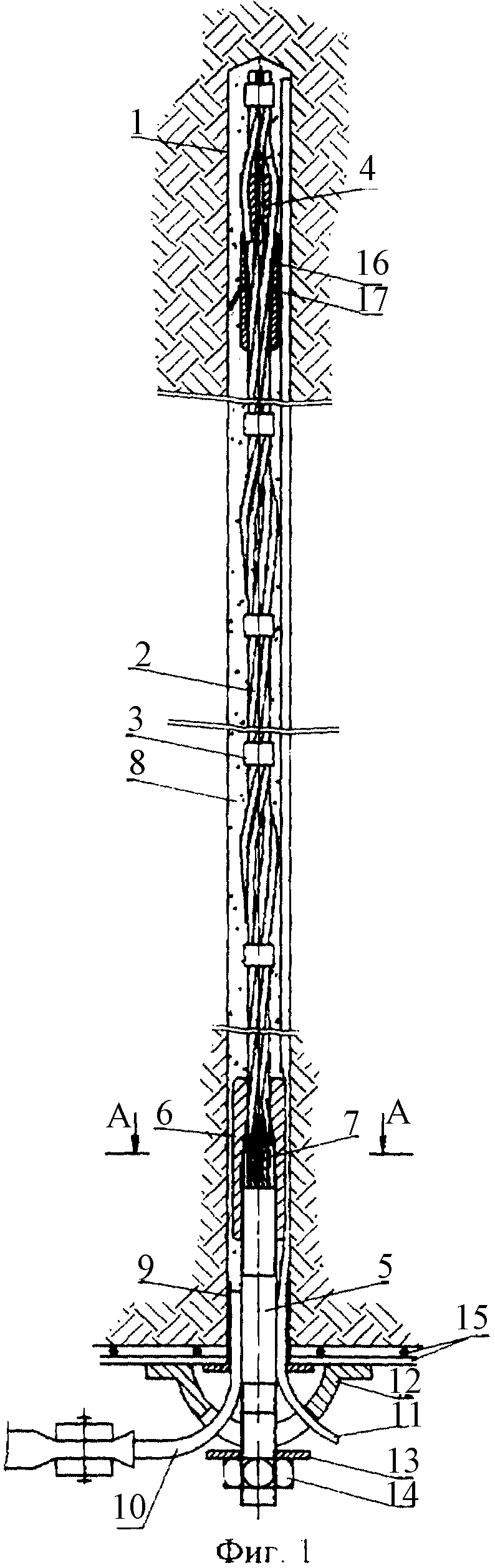

Изобретение относится к горной промышленности, в частности к анкерному креплению контура горных выработок. Канатный анкер состоит из множества проволок прядей каната, муфты для соединения концов проволок прядей каната, ограничителей радиального перемещения проволок прядей каната. Муфта соединена резьбой со стержнем хвостовика анкера, на котором размещены опорные элементы и опорная гайка, и имеет коническую поверхность, с которой взаимодействуют наружные проволоки прядей каната, между которыми размещен клин, причем пряди каната, размещенные в скважине, образованной в геологической структуре, в интервалах между ограничителями радиального перемещения проволок прядей каната разъединены вставками с возможностью относительного перемещения и изгиба прядей каната. Разъединенные пряди каната могут быть охвачены с внешней стороны разделенной вдоль оси на части конической втулкой, снабженной упругими усами. Клин может быть выполнен в виде несплошной втулки, охватывающей центральную проволоку каната, и иметь внешнюю коническую поверхность и резьбу на поверхностях контакта с проволоками каната. Клин может иметь впадины, совпадающие с профилем охватывающих его прядей каната. 3 з. п. ф-лы, 7 ил.
