| СЕКЦИЯ АНКЕРНОЙ КРЕПИ |  |
Номер публикации патента: 2164295 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21D021/00 E21D011/15 E21D019/00 | | Аналоги изобретения: | ШТЕФАН П.К. В. Анкерная крепь в штреках с высокой конвергенцией. Глюкауф. - 1994, № 1, рис.8, с.28 и 29. RU 2078931 C1, 10.05.1997. RU 2109953 C1, 27.04.1998. SU 1599554 A1, 15.10.1990. SU 929863 A, 28.05.1982. SU 1362847 A1, 30.12.1987. SU 1382973 A1, 23.03.1988. SU 1652592 A1, 30.05.1991. US 5466095 A, 14.11.1995. US 4666344 A, 19.05.1987. |
| Имя заявителя: | Государственный научно-исследовательский институт горной геомеханики и маркшейдерского дела - Межотраслевой научный центр (ВНИМИ) | | Изобретатели: | Ардашев К.А.
Рева В.Н.
Розенбаум М.А.
Борисовец В.А.
Соколов А.Б.
Баскаков В.П.
Иевлев В.И. | | Патентообладатели: | Государственный научно-исследовательский институт горной геомеханики и маркшейдерского дела - Межотраслевой научный центр (ВНИМИ) |
Реферат | |

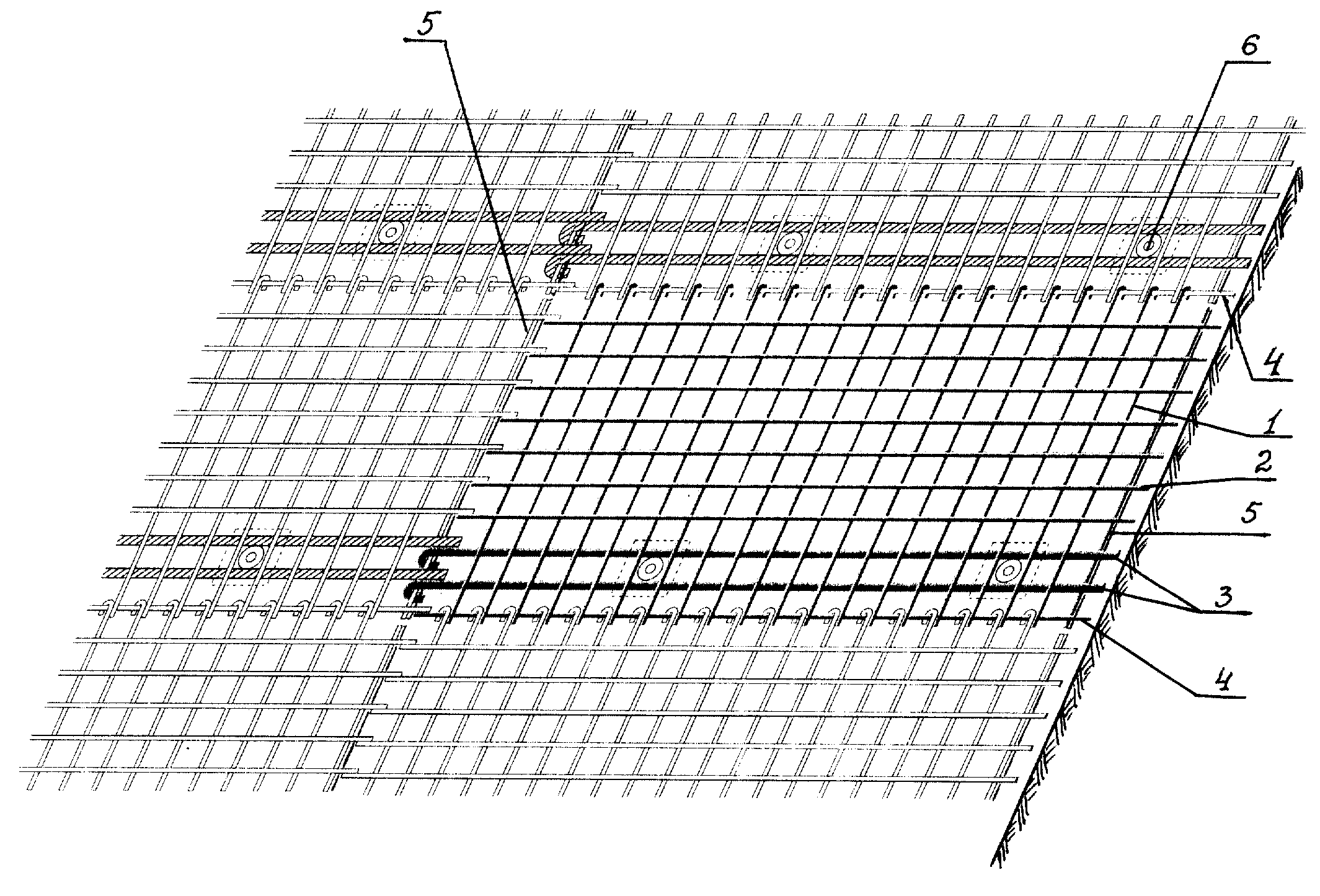

Изобретение относится к горной промышленности и предназначено для крепления подземных выработок анкерной крепью. Изобретение решает задачу повышения несущей способности крепи и снижения трудоемкости ее установки. Секция анкерной крепи включает сварную металлическую решетку из продольных несущих и поперечных связующих прутков, анкеры и подхват. Подхват выполнен в виде двух параллельных стержней, жестко соединенных с несущими прутками решетки параллельно связующим пруткам и размещенных на расстоянии от края секции на величину шага решетки. Концы стержней подхвата с одной стороны загнуты в виде крюков. Диаметр стержней подхвата может быть не менее диаметра анкера, а расстояние между ними - не менее диаметра скважины, пробуренной для установки анкера. Связующие прутки решетки могут быть размещены над несущими прутками. Стержни подхвата могут быть соединены с прутками решетки с помощью сварки. 3 з.п.ф-лы, 1 ил.
|
