| УНИВЕРСАЛЬНЫЙ ПРОХОДЧЕСКИЙ АГРЕГАТ |  |
Номер публикации патента: 2172836 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21C027/24 E21D009/10 E21D009/12 | | Аналоги изобретения: | SU 787640 A, 15.12.1980. SU 1712599 A1, 15.02.1992. SU 1726742 A1, 15.04.1992. SU 54189 A, 30.11.1938. SU 55380 A, 31.07.1939. SU 80001 A, 27.11.1948. SU 163571 A, 12.08.1964. SU 757704 A, 30.08.1980. |
| Имя заявителя: | Черных Николай Георгиевич | | Изобретатели: | Черных Н.Г.
Чижик А.С.
Франк А.Я. | | Патентообладатели: | Черных Николай Георгиевич |
Реферат | |

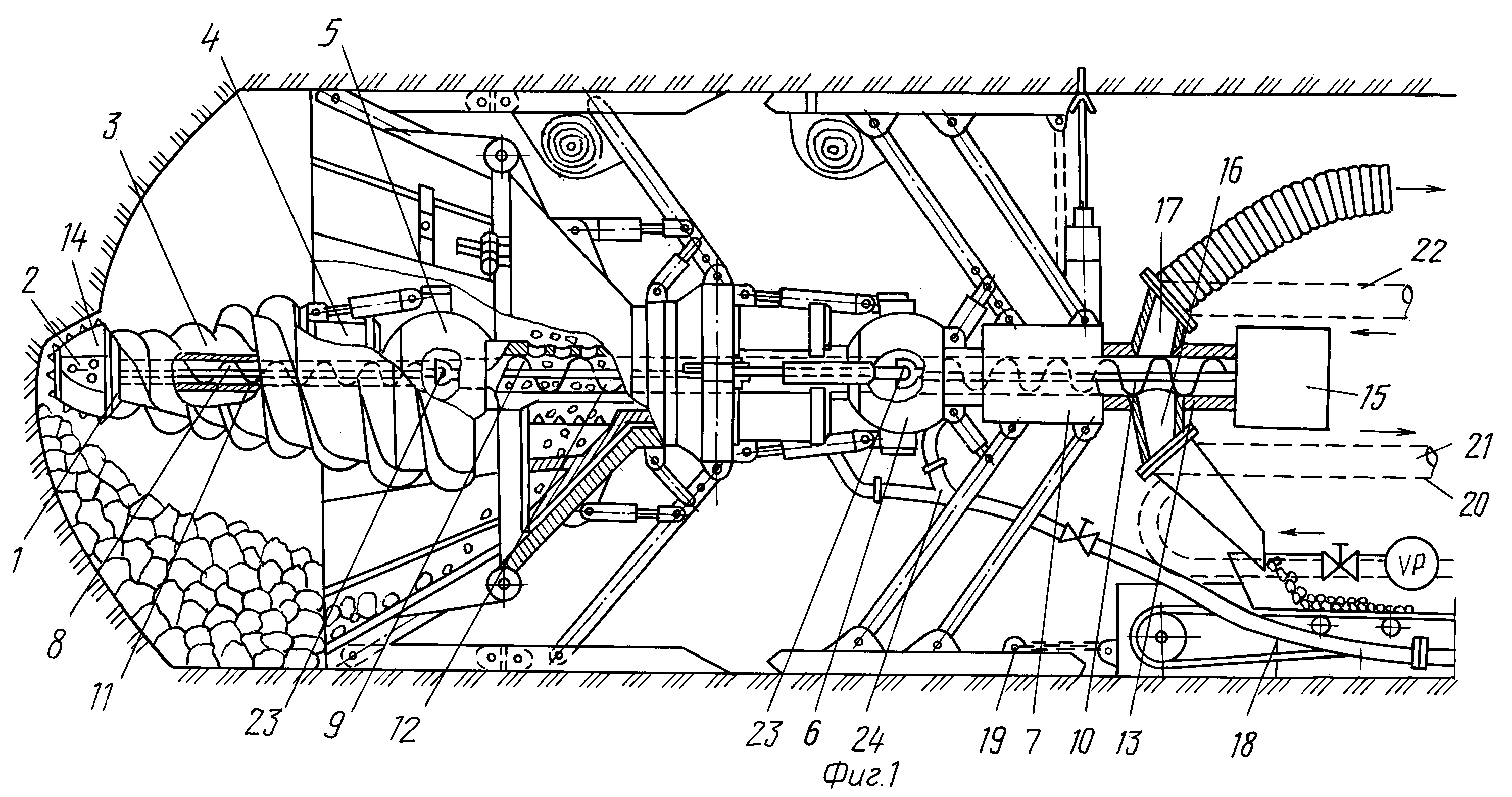

Изобретение относится к горной промышленности и может быть использовано для проведения горных выработок. Задачей изобретения является эффективная погрузка горной массы с критических точек забоя по условиям погрузки, обеспечения возможности применения агрегата с различными видами транспорта по горным выработкам, исключение заштыбовки, закупорки горной массой гидротранспортирующих устройств в пределах агрегата. Универсальный проходческий агрегат включает отбойно-погрузочный орган с входными окнами, стрелу исполнительного органа с центральным полым валом и разнесенными приводами, поворотные устройства исполнительного органа и агрегата в виде сферических опор, подвижный корпус с механизмом передвижения, который выполнен полым в виде непрерывной серии полых частей, снабженных гидропневмоэлеваторами. Непрерывная серия полых частей с гидропневмотранспортирующими устройствами снабжена шнековым конвейером, передняя секция которого расположена в полом центральном валу рабочего и отбойно-погрузочного органа, задняя приводная секция расположена в полости подвижного корпуса с механизмом передвижения, снабженного выпускными окнами на выходе горной массы к средствам для ее дальнейшей транспортировки по горной выработке. Смежные секции шнекового конвейера взаимосвязаны в местах поворотных устройств исполнительного органа и агрегата соединениями Гука, расположенными в центре сфер поворотных устройств, выполняя функции расштыбовщика при гидропневмотранспорте или самостоятельного шнекового конвейера как вида транспорта. Выпускные окна подвижного корпуса с механизмом передвижения могут быть снабжены патрубками для взаимосвязи с приемными устройствами различных транспортных и пылеотсасывающих средств по горной выработке. При использовании агрегата с погрузочным устройством, например, в виде приемного стола с нагребающими лапами передняя секция шнекового конвейера, расположенная в полости центрального вала исполнительного органа, может быть снабжена автономным приводом. 2 з.п. ф-лы, 4 ил.
|
