МОРСКОЙ ДОБЫЧНОЙ КОМПЛЕКС

Номер публикации патента: 2182666

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2000112727/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21C050/00
Аналоги изобретения: SU 1613545 A1, 15.12.1990. SU 1538610 A1, 20.01.1996. SU 1602397 A3, 23.10.1990. SU 1761956 A1, 15.09.1992. RU 2014458 C1, 15.06.1994. RU 2027000 C1, 20.01.1995. US 3697134 A, 10.10.1972. US 4037874 A, 26.07.1977.

Имя заявителя: Дальневосточный государственный технический университет
Изобретатели: Войлошников М.В.
Черней Э.И.
Патентообладатели: Дальневосточный государственный технический университет

Реферат

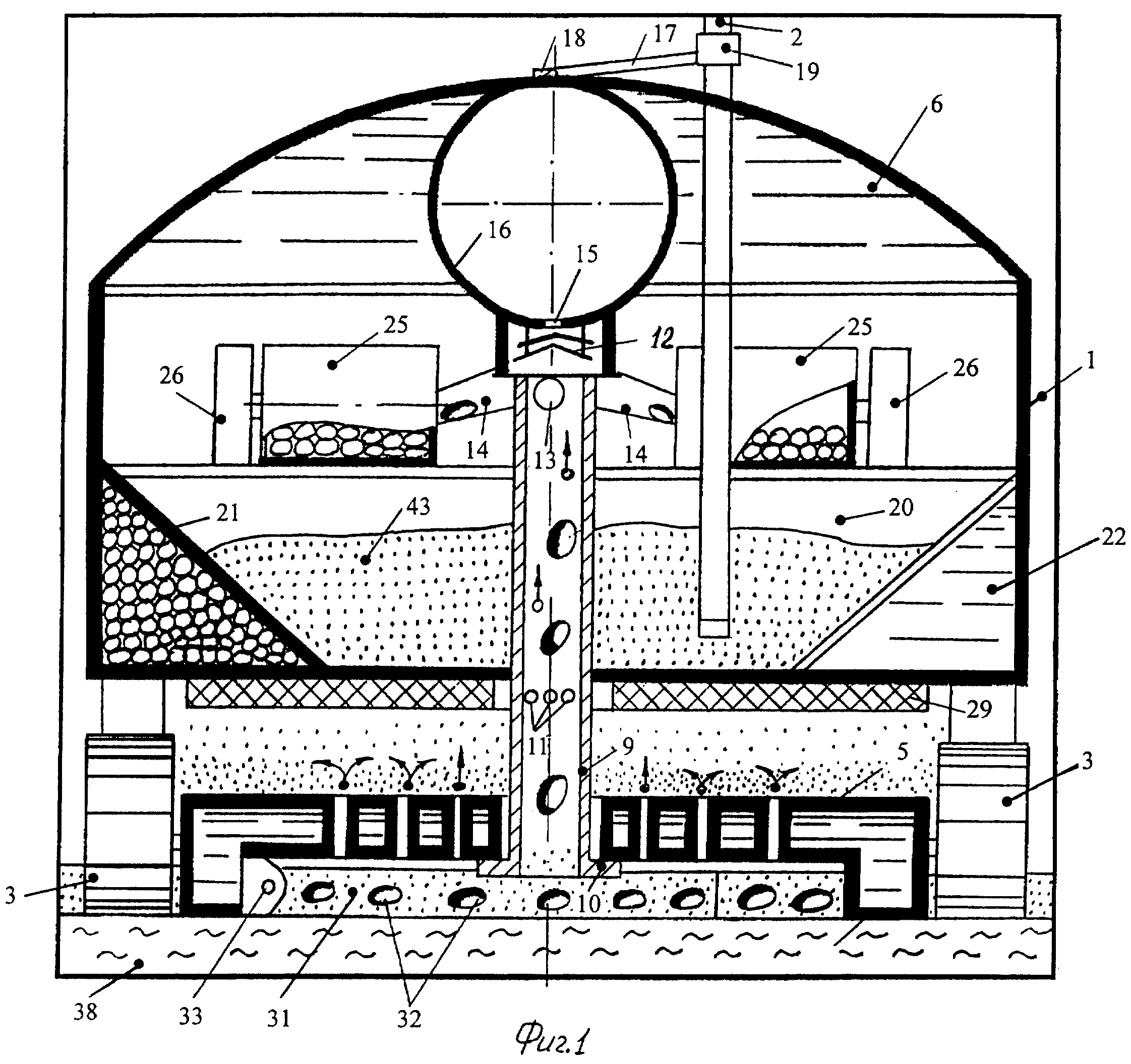

Изобретение может быть использовано для добычи железомарганцевых конкреций (ЖМК). Задача: повышение эффективности добычи за счет снижения затрат на подъем полезных компонентов, а также расширение маневренности погружного аппарата. Морской добычной комплекс, включающий связанные между собой трубопроводом плавсредство и погружной аппарат, снабженный ходовой частью и исполнительным органом, отличается тем, что последний выполнен в виде стаканообразного корпуса с полыми стенками и днищем, при этом на внутренней стенке корпуса тангенциально размещены струеформирующие насадки, гидравлически связанные с внутренней полостью стаканообразного корпуса, которая пневматически связана с генератором рабочего агента, кроме того, исполнительный орган установлен днищем вверх с возможностью возвратно-поступательного перемещения по нижней части трубы эрлифта для подъема конкреций, выступающей из корпуса погружного аппарата, днище снабжено сквозными каналами, изолированными от полости днища, а также радиальными желобами, выполненными на верхней поверхности днища. В полости погружного аппарата размещены балластная емкость, генератор рабочего агента и шаровые мельницы, вход которых сообщен с эрлифтом для подъема конкреций, а выход - с приемной камерой, сообщающейся с приемным отверстием эрлифта для выдачи измельченного материала, при этом отделитель рабочего агента эрлифта для подъема конкреций связан с возможностью пневматической связи через газгольдер с диспергатором эрлифта для подъема измельченного материала. Кроме того, поверхность корпуса погружного аппарата, обращенная к исполнительному органу, снабжена постоянными магнитами, а балластная емкость аппарата снабжена маршевыми насадками. 3 з.п. ф-лы, 6 ил.
