ПОДВОДНАЯ ПЛАТФОРМА | |
Номер публикации патента: 2182212 | |
Редакция МПК: | 7 | Основные коды МПК: | E21B007/132 E21C050/00 | Аналоги изобретения: | SU 1051202 A, 30.10.1983. SU 369240 A, 11.04.1973. SU 376549 A, 29.05.1973. SU 882421 C, 15.11.1981. SU 1448022 A1, 30.12.1988. SU 1559088 A1, 23.04.1990. RU 2140516 C1, 27.10.1999. US 3442339 A, 06.05.1969. |
Имя заявителя: | Дальневосточный государственный технический университет | Изобретатели: | Войлошников М.В. Черней Э.И. | Патентообладатели: | Дальневосточный государственный технический университет |
Реферат | |

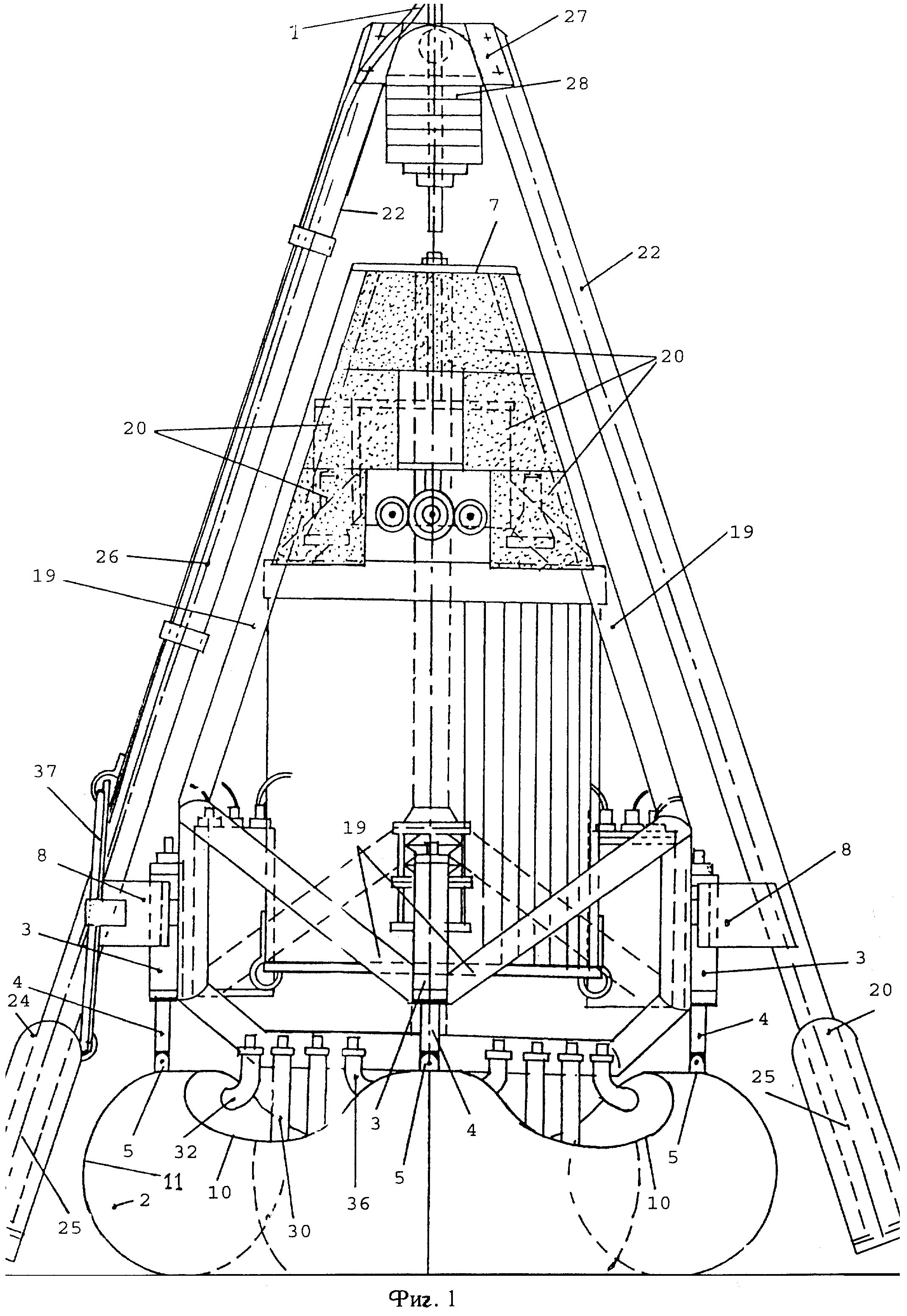

Изобретение может быть использовано для размещения геологоразведочного и добычного оборудования при освоении минерально-сырьевых ресурсов шельфа и Мирового океана. Задача: предотвращение возможности возникновения аварийных ситуаций, связанных с потерей и опрокидыванием оборудования в штормовых условиях и при дрейфе плавсредства, обеспечение возможности бурения вертикальных скважин вне зависимости от рельефа дна. Сущность: подводная платформа, включающая раму с опорами и якорь, выполненный в виде П-образной стойки, охватывающей раму, скрепленной с нею нижними концами шарнирно и связанной своей верхней частью с плавсредством посредством кабель-троса, отличается тем, что она снабжена понтоном с регулируемой плавучестью, связанным с опорами рамы посредством механизма стабилизации, выполненного в виде раздвижных силовых цилиндров, как минимум трех, предпочтительно гидравлических, концы которых жестко закреплены на опорах рамы и шарнирно закреплены на понтоне предпочтительно посредством шаровых шарниров. Кроме того, понтон выполнен в виде тора из фасонных элементов и отрезков труб, при этом внутренняя поверхность тора разделена на изолированные друг от друга отсеки, часть которых использована для размещения рабочего агента раздвижных силовых цилиндров, с которыми отсеки сообщены через гидроприводы. Кроме того, рама выполнена из элементов арочной конструкции в форме усеченной трехгранной пирамиды, а опоры - У-образной формы и жестко закреплены на раме, при этом в верхней части рамы закреплены элементы плавучести, например блоки пенополиуретана, причем внутренние размеры рамы превышают габаритные размеры геологоразведочного и добычного оборудования. Кроме того, П-образная стойка снабжена большими лапами, закрепленными в ее нижней части, при этом продольные оси больших лап расположены в одной плоскости с продольными осями каждой ноги стойки. 4 з.п. ф-лы, 4 ил.
|
