АКИМОВ A.M. Пути сокращения объемов отвалов горных масс уранодобывающих предприятий // Збгрник наукових праць СНУЯУmаП, 2010, с.104-108. RU 2338879 С1, 20.11.2008. RU 40919 U1, 10.10.2004. RU 2388545 C1, 10.05.2010. RU 2151643 С1, 27.06.2000. ЕР 0059033 А1, 01.09.1982. WO 9011842 А, 18.10.1990. ШВАРЦ Ю.Д. Подземные комплексы по добыче и переработкеминерального сырья - предприятия XXI века // "Горная промышленность. - 2000, 1, с.34.
Имя заявителя:
Общество с ограниченной ответственностью "ИНТЕГРА РУ" (RU)
Изобретатели:
Канцель Антон Алексеевич (RU) Мазуркевич Петр Александрович (RU) Данилов Андрей Викторович (RU) Канцель Максим Алексеевич (RU) Канцель Владимир Алексеевич (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ИНТЕГРА РУ" (RU)
Реферат

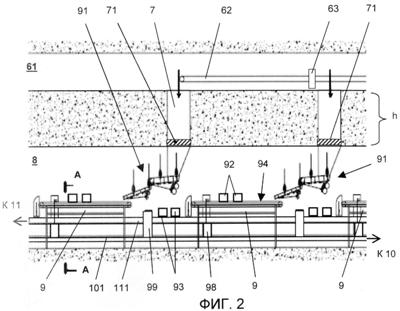

Изобретение относится к горно-перерабатывающей промышленности и может быть использовано при обогащении руд. Подземный горно-обогатительный комплекс включает размещенные в подземных выработках приемный бункер, блок дробления и грохочения, узел подачи руды на сепарацию, рудоконтрольную станцию, сепараторы покусковой сепарации, конвейеры отвода концентрата и хвостов обогащения. Узел подачи руды на сепарацию и сепараторы рентгенорадиометрического типа расположены на двух горизонтах и размещены в протяженных выработках, соединенных между собой дучками, выполненными с возможностью накопления и независимой выдачи руды на сепараторы посредством установленных на их сходе бункер-затворов. Дучки размещены на расстоянии 5-7 м друг от друга и имеют диаметр 1,0-1,5 м. Узел подачи руды на сепарацию представляет собой совокупность выработок, каждая из которых имеет протяженность 120-400 м и диаметр 2,5-3 м, связанных с блоком дробления и грохочения таким образом, что каждая выработка предназначена для подачи в связанные с ней дучки руды только одного класса крупности. Каждый из сепараторов содержит по меньшей мере один дополнительный канал для перечистки хвостов обогащения после отделения концентрата в основном канале. Конвейерные ленты упомянутых основного и дополнительных каналов расположены одна под другой. Выработки для размещения узла подачи руды на сепарацию и сепараторов удалены на расстояние 15-20 м по вертикали. Канал сепаратора рентгенорадиометрического типа включает по меньшей мере один рентгенорадиометрический анализатор содержания полезного компонента, связанный с разделительным устройством, выполненным в виде по меньшей мере одного пневматического выдувающего сопла. В каждой выработке узла подачи руды на сепарацию установлен конвейер, снабженный перемещаемым по длине выработки разгрузочным устройством. Блок дробления и грохочения выполнен с возможностью формирования четырех потоков руды с классами крупности (-300+120), (-120+50), (-50+15), (-15+0) мм, причем класс (-15+0) мм направляется на конвейер отвода концентрата, а остальные - на наполнение дучек. Технический результат - повышение эффективности сепарации руд в стесненных подземных условиях, а также повышение качества концентрата, снижение затрат на перемещение руд, а также на подземные работы. 7 з.п. ф-лы, 3 ил.
