ИСПОЛНИТЕЛЬНЫЙ ОРГАН ГОРНОЙ МАШИНЫ

Номер публикации патента: 2183745

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2000123935/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21C035/187   E21C035/22
Аналоги изобретения: SU 1266476 A3, 23.10.1986. SU 1284460 A3, 15.01.1987. RU 2101494 C1, 10.01.1998. RU 2101495 C1, 10.01.1998. RU 2106492 C1, 10.03.1998. RU 96115088 U1, 16.09.1997. SU 1284461 A3, 15.01.1987. US 4456306 A, 26.06.1984. US 4488759 A, 18.12.1984. US 4537447 A, 27.08.1985. EP 0010534 A1, 30.07.1979.

Имя заявителя: Открытое акционерное общество "Копейский машиностроительный завод"
Изобретатели: Маляров А.В.
Тулупов В.П.
Патентообладатели: Открытое акционерное общество "Копейский машиностроительный завод"

Реферат

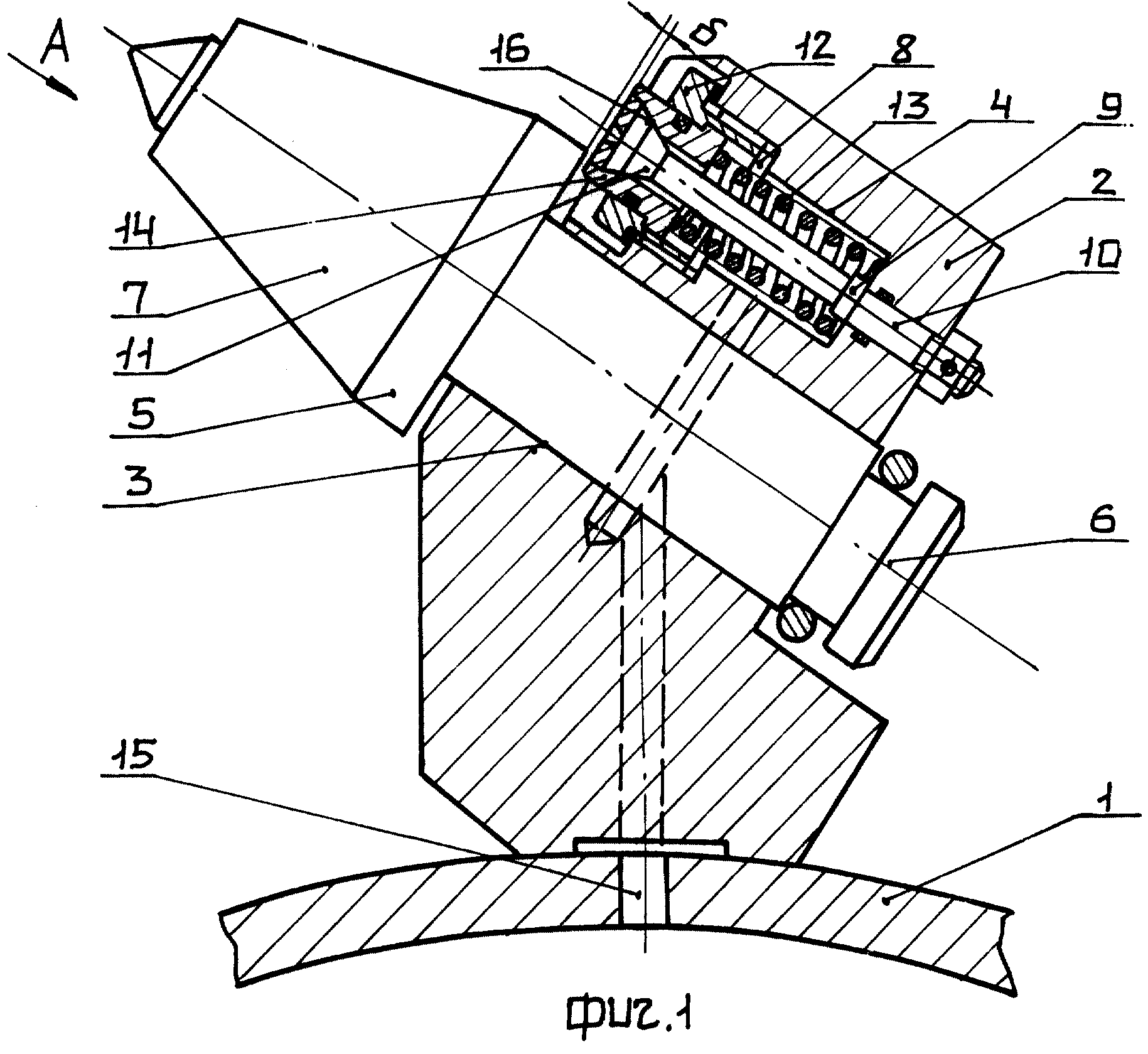

Изобретение относится к области горного машиностроения и может быть использовано в конструкциях горных машин. Исполнительный орган горной машины включает расположенный на коронке резцедержатель с продольными отверстиями, в одном из которых размещен, с возможностью осевого перемещения, резец с цилиндрической державкой и головкой, выполненной в виде прямого усеченного кругового конуса, больший диаметр которого больше диаметра державки, а в другом отверстии, находящемся в резцедержателе выше продольной оси резца и образующем камеру для воды, размещен механизм регулирования потока жидкости, имеющий клапан с головкой, гайку, пружину и форсунку, а также водоподводящие каналы. Форсунка имеет седло под головку клапана. Эта конструкция позволяет приблизить клапан в зону выброса жидкости на забой. Форсунка с головкой клапана размещены в одной камере и взаимодействуют друг с другом. Такое решение делает выброс жидкости мгновенным, т.к. жидкость находится в зоне форсунки и клапана, тем самым сокращается время подхода жидкости от клапана к форсунке. Форсунка установлена подвижно вдоль оси отверстия, в котором она размещена, с возможностью взаимодействия с головкой резца во время работы исполнительного органа. Это условие дает возможность срабатывания клапана и пропуска жидкости в форсунку. Клапан неподвижно закреплен в резцедержателе. Выполнение данного технического решения позволяет после срабатывания пылегашения надежно перекрывать жидкость от форсунки за счет плотной посадки седла подвижной форсунки на головку неподвижного клапана. Повышается эффективность пылегашения и искрогашения при малых давлениях подаваемой жидкости. 2 ил.
