ТОРМОЗНОЕ УСТРОЙСТВО ОЧИСТНОГО КОМБАЙНА

Номер публикации патента: 2171892

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000115044/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21C035/02   E21C035/04
Аналоги изобретения: SU 1828495 А3, 15.07.1993. SU 1550131 А1, 15.03.1990. SU 1247534 А1, 30.07.1986. SU 600299 А, 25.04.1978. SU 285864 А, 15.01.1971. RU 2101492 С1, 10.01.1998.

Имя заявителя: Открытое акционерное общество "Подмосковный научно-исследовательский и проектно-конструкторский угольный институт"
Изобретатели: Федоровский Ю.Д.
Кутья М.П.
Потапенко В.А.
Дубовский Ю.П.
Фишер Г.Г.
Зинин Г.Н.
Патентообладатели: Открытое акционерное общество "Подмосковный научно-исследовательский и проектно-конструкторский угольный институт"
Открытое акционерное общество "АК "Туламашзавод"

Реферат

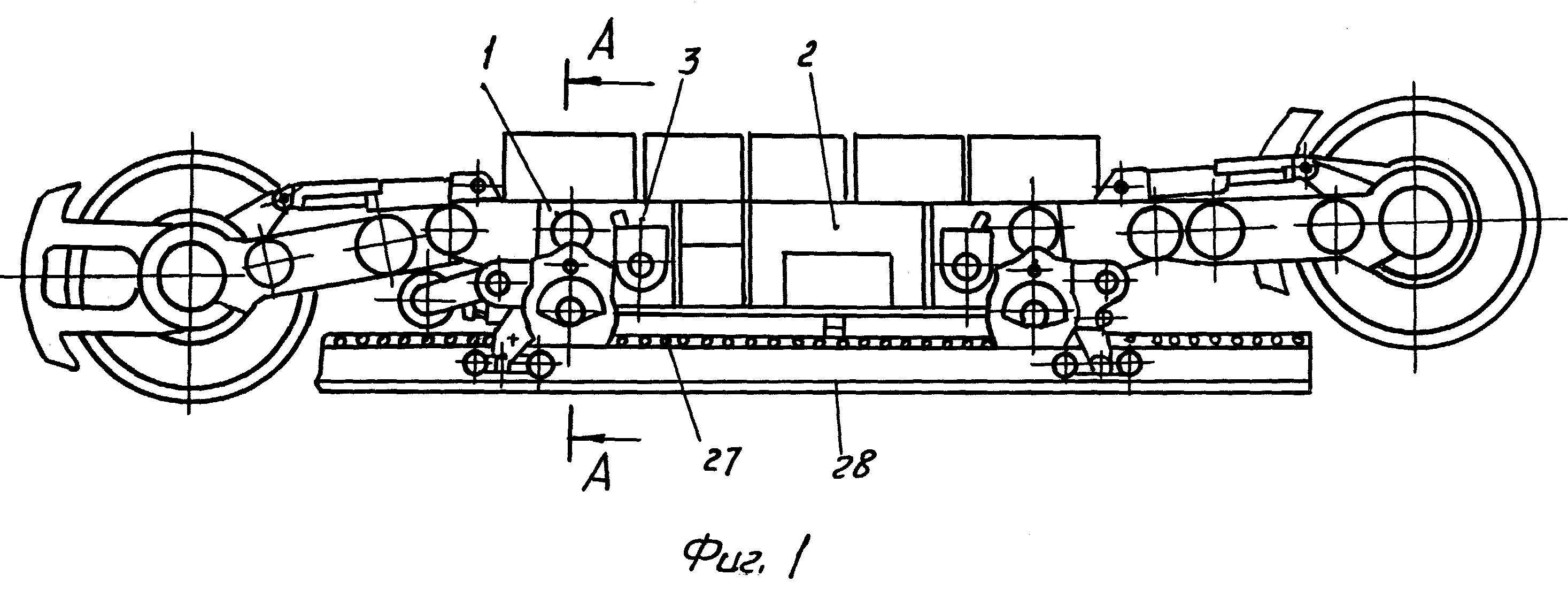

Изобретение относится к устройствам удержания комбайнов, работающих на пологих и наклонных пластах при добыче полезных ископаемых подземным способом. Задачей изобретения является получение большей активной площади, что значительно снижает давление рабочей жидкости, необходимое для сжатия пружин, снижает ее нагрев, расход энергии и износ гидроаппаратуры, упрощает конструкцию, изготовление, монтаж, обслуживание и ремонт. Тормозное устройство очистного комбайна включает размещенный в полости механизма подачи стакан с опорным диском, фрикционные диски, установленные на шлицах стакана и фрикционные диски, расположенные в шлицах промежуточного вала, корпус тормоза, размещенный в расточке стакана, пружины, установленные в отверстиях плунжера, нажимной диск, расположенный между плунжером и фрикционными дисками. Плунжер со стороны нажимного диска имеет радиальный выступ сферической в поперечном сечении формы, с обратной стороны плунжера выполнены глухие гнезда. Между дном гнезд и корпусом тормоза установлены пружины. Плунжер связан с корпусом направляющими с возможностью перемещения плунжера вдоль направляющих. Плунжер снабжен кольцом, расположенным в расточке между плунжером и стаканом. 3 ил.
