ОЧИСТНОЙ КОМБАЙН

Номер публикации патента: 2170350

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 99125677/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21C035/06
Аналоги изобретения: КЛОРИКЬЯН С.X. и др. Справочник. Машины и оборудование для шахт и рудников. - М.: МГГУ, 1994, с.138 - 141. SU 848632 A, 23.07.1981. SU 960433 A, 23.09.1982. SU 1108204 A, 15.08.1984. SU 1317119 A, 15.06.1987.

Имя заявителя: Открытое акционерное общество "Подмосковный научно-исследовательский и проектно-конструкторский угольный институт"
Изобретатели: Федоровский Ю.Д.
Кутья М.П.
Семенов А.Е.
Дубовский Ю.П.
Шнейдерман Е.С.
Патентообладатели: Открытое акционерное общество "Подмосковный научно-исследовательский и проектно-конструкторский угольный институт"

Реферат

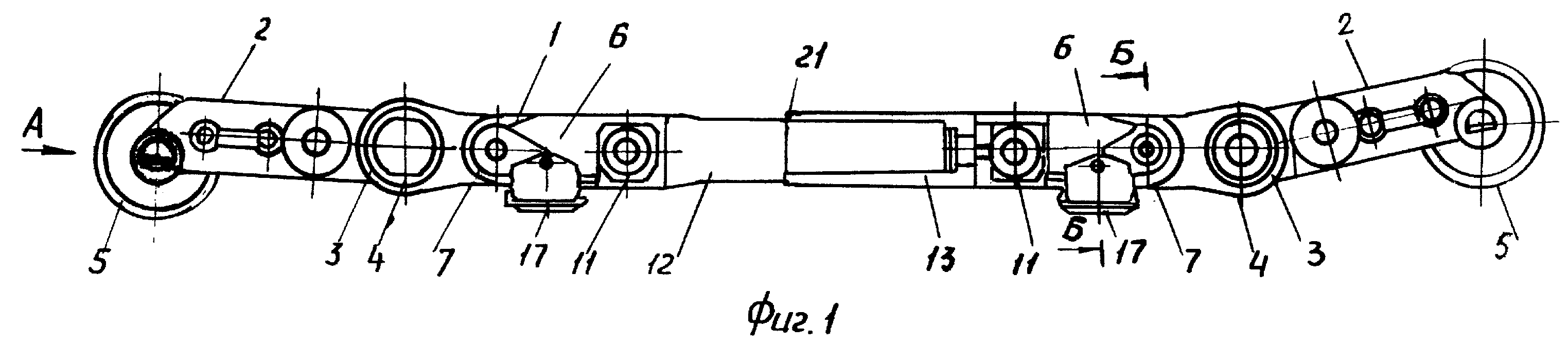

Изобретение относится к горному делу и может использоваться при выемке полезных ископаемых подземным способом. Задачей изобретения является обеспечение регулирования высоты комбайна. Очистной комбайн включает поворотные редукторы режущей части с электродвигателями и исполнительными органами, редукторы подающей части с валами, осями, приводными и цевочными колесами, насосный блок, электроблок, опоры, на которых установлен корпус комбайна над ставом конвейера, из которых забойные опоры выполнены в виде лыж, опирающихся на полку конвейера с его забойной стороны. Завальные опоры выполнены в виде захватов, опирающихся со стороны завала на круглую направляющую. Корпус комбайна выполнен с возможностью перемещения и фиксации на различных по высоте расстояниях от опор. Подающая часть имеет несущий вал, жестко связанный с поворотным кронштейном, и усилитель жесткости, в расточке которого установлен с возможностью поворота несущий вал. Поворотный кронштейн шарнирно установлен в расточке корпуса редуктора подающей части с возможностью поворота вокруг оси несущего вала вместе с последним. Несущий вал через проушины и гидроцилиндр шарнирно связан с корпусом редуктора подающей части. С завальной стороны комбайна несущий вал имеет жестко закрепленный рычаг с шарнирно установленной на его другом конце завальной опорой, установленной на оси вилки поворотного кронштейна. Аналогично установленное цевочное колесо связано через приводное колесо с выходным валом редуктора подающей части. 3 з.п. ф-лы, 6 ил.
