СТРУГОВЫЙ КОМПЛЕКС, СЕКЦИЯ КРЕПИ, УСТАНОВКА СТРУГОВАЯ, БАЗА СТРУГОВАЯ, ПРИВОД СТРУГА, ПЕРЕГРУЖАТЕЛЬ УКОРОЧЕННЫЙ, КРЕПЬ СОПРЯЖЕНИЯ, МАНИПУЛЯТОР ПЕРЕДВИЖНОЙ | |
Номер публикации патента: 2163970 | |
Редакция МПК: | 7 | Основные коды МПК: | E21D023/00 E21D011/36 E21D013/04 E21C027/34 E21C029/04 | Аналоги изобретения: | RU 2114996 C1, 10.07.1998. ОРЛОВ А.А. и др. КРЕПЛЕНИЕ И УПРАВЛЕНИЕ КРОВЛЕЙ В КОМПЛЕКСНО МЕХАНИЗИРОВАННЫХ ЗАБОЯХ. - М.: Недра, 1993, с.234, р.92. МЕДВЕДЕВ Ю. Робот спускается под землю. Техника-молодежи, 1982, № 8, с.30-35. ХОРИН В.Н. Рзвитие техники для подземной добычи угля, калийных и марганцевых руд. - М.: Недра, 1985, с.154. RU 2072050 C1, 20.09.1997. RU 2130554 C1, 20.05.1999. |
Имя заявителя: | Долинский Аркадий Маркович | Изобретатели: | Долинский А.М. | Патентообладатели: | Долинский Аркадий Маркович |
Реферат | |

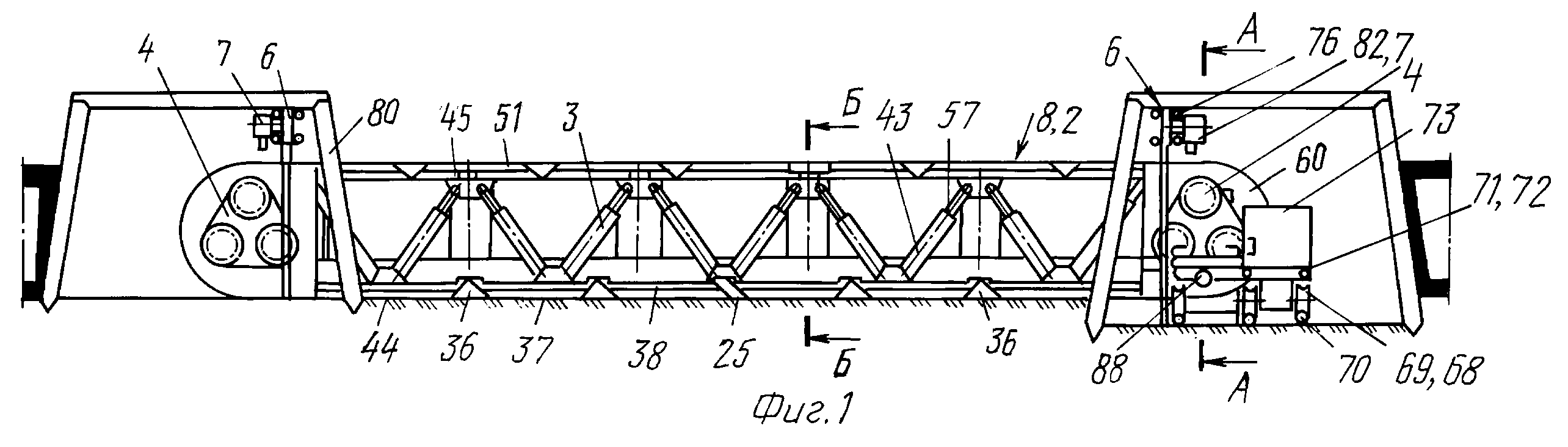

Изобретение относится к горной промышленности, преимущественно к очистной выемке угля комплексами с мехкрепями и стругами. Задачей изобретения является высокопроизводительная отбойка и транспорт угля, механизация всех операций на сопряжениях лав со штреками и на штреках и обеспечение постоянного прохода в крепи. Струговый комплекс включает секции крепи, струговую установку, базу со средствами транспорта угля, привод струга, перегружатель, крепи сопряжений со штреками и вспомогательное оборудование. Секции крепи расставлены с просветами по кровле для размещения перекрытий базы с постоянным шагом по кровле. Струговая установка имеет замкнутую в вертикальной плоскости, расположенную за цилиндрической призабойной направляющей базы пластинчатую цепь, по которой скользят приваренные к звеньям цепи направляющие муфты, одни из которых имеют резцедержатели, а другие - грузчики, приваренные к завальной стороне цепи на резцовых звеньях дышла, скользящие по завальной направляющей базы, а на остальных звеньях - скребки, скользящие по транспортному желобу базы. База снабжена фермой, выполненной из раскосок, расположенных с завальной стороны в вертикальной плоскости, параллельной забою, соединенными горизонтальными пальцами, расположенными в направлении подвигания, внизу - с основаниями базы, а вверху - с фигурными кронштейнами, несущими верхние направляющие и вертикальные расточки для перемещения цилиндрических рубашек с гидроцилиндрами распора забойных перекрытий базы. Привод струга выполнен в виде полуцилиндрической концевой секции базы с редуктором и звездой, прифланцован к передней стенке полуцилиндра, в нижней части которого имеется окно для выпуска угля на перегружатель, движущийся на двухребордных колесах по трубчатым направляющим на площадке, на которой параллельно друг другу вплотную установлены секции перегружателя и энергоблоков. Крепь сопряжения вандрутного типа выполнена из балок двутаврового сечения, между полками которых, выполненных из труб, установлен с возможностью перемещения самоходный манипулятор для монтажа балок и удаления призабойных стоек штрековых рам. Секция крепи имеет перекрытие с жестким ограждением, две лыжи оснований, два балансира, соединенные между собой связью, двигательный домкрат с балкой. Средства распора выполнены в виде двух стоек, расположенных в один ряд в вертикальной плоскости позади ходка и с наклоном друг к другу, а средства стабилизации в виде домкрата, расположенного горизонтально и соединенного завальным концом со связью балансиров и забойным концом - с горизонтально расположенной серьгой, связывающей обе лыжи. 8 с.п. ф-лы, 6 ил.
|
