SU 429711 A1, 25.05.1976. SU 314898 A1, 21.09.1971. SU 616403 A1, 25.07.1978. RU 2362876 C2, 27.07.2009. US 2010/0276985 A1, 04.11.2010.
Имя заявителя:
Алькема Анатолий Андреевич (RU)
Изобретатели:
Алькема Анатолий Андреевич (RU)
Патентообладатели:
Алькема Анатолий Андреевич (RU)
Реферат

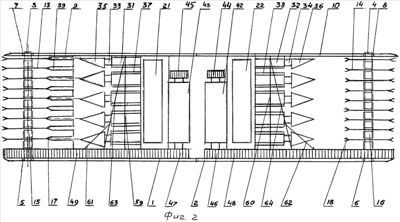

Изобретение относится к горным машинам и предназначено для механизации добычи полезных ископаемых. Обеспечивает упрощение конструкции машины, снижение ее веса, улучшение сортности добываемого угля. Челноковая углерезная машина включает корпус, исполнительные органы, пульт управления, гидравлическую оснастку, электродвигатели и редукторы. Машина снабжена двумя режущими валами и двумя режущими цепями, соединяющими колеса-шестерни выходных валов редукторов с колесами-шестернями режущих валов исполнительных органов. Корпус машины выполнен из двух одинаковых частей сплошного металлического листа, снабженного выемками для размещения подшипниковых гнезд под установку в них режущих валов исполнительных органов, на которых установлены отрезные фрезы на расстоянии 0,15 м друг от друга перпендикулярно осям режущих валов, причем каждая фреза закреплена на валу с помощью шпоночного соединения и выполнена из двух половинок, закрепленных на валу стальными пластинами и болтами. К каждому зубку фрезы с двух сторон приварены дополнительные резцы под углом 30° между ними. Между плоскостями фрез по длине режущих валов приварены отрезки режущих цепей. Гидравлическая оснастка выполнена в виде шкафа, снабженного приваренными к нему отрезками труб по длине домкрата, в которые вставлены гидродомкраты с приваренными на их штоках гидроклиньями, входящими в пазы угля, проделанные рабочими отрезными фрезами. 3 з.п. ф-лы, 4 ил.
