| ГОРНЫЙ КОМБАЙН |  |
Номер публикации патента: 2183744 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21C027/24 | | Аналоги изобретения: | SU 1361333 А1, 23.12.1987. SU 1097788 А, 15.06.1984. SU 1645501 А2, 30.04.1991. SU 1799421 А3, 28.02.1993. SU 601412 А, 20.03.1978. |
| Имя заявителя: | Открытое акционерное общество "Копейский машиностроительный завод" | | Изобретатели: | Маляров А.В.
Мешков В.В.
Малкин О.А.
Калашников С.А. | | Патентообладатели: | Открытое акционерное общество "Копейский машиностроительный завод" |
Реферат | |

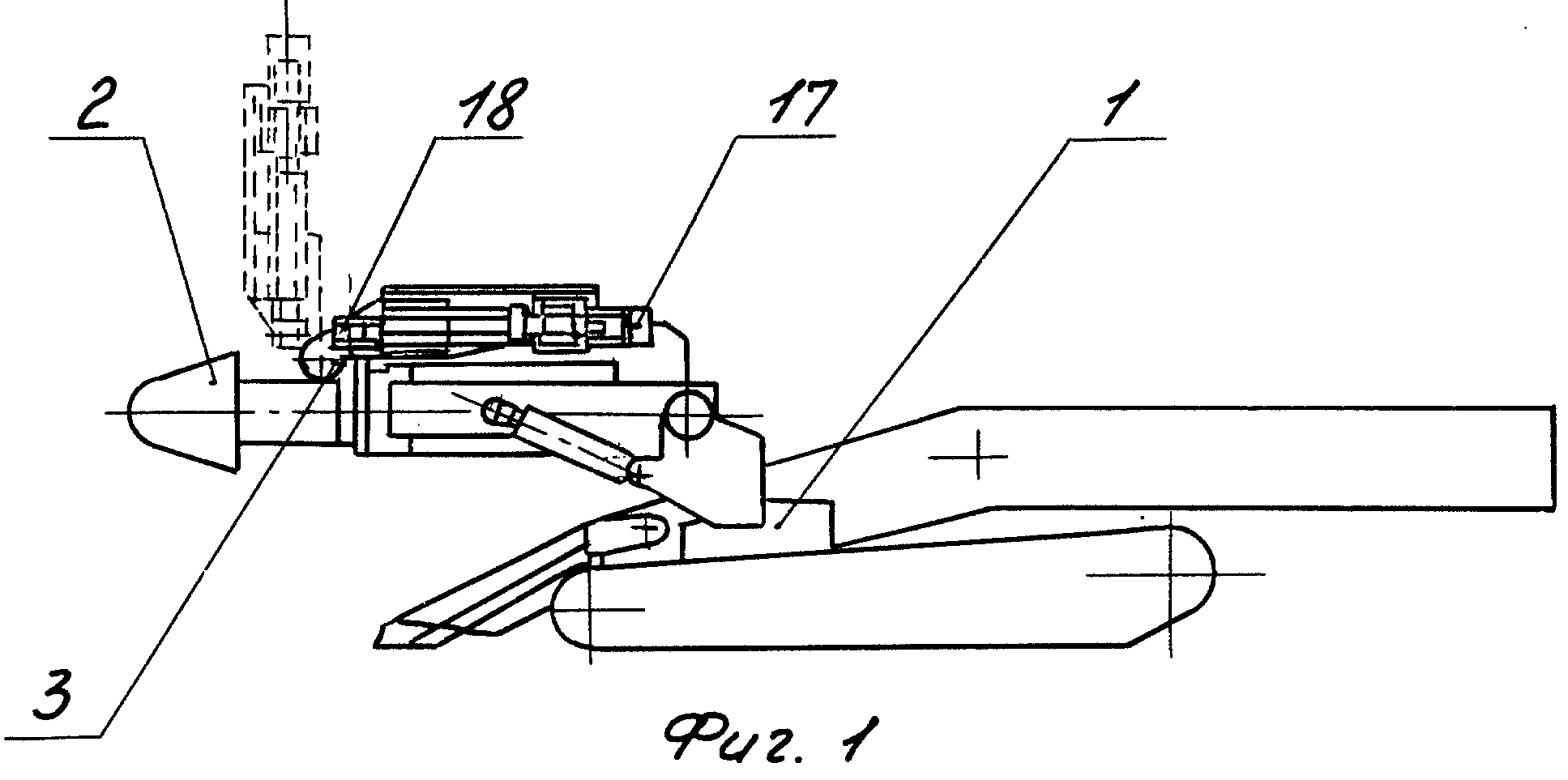

Изобретение относится к горно-рудной промышленности, в частности к средствам механизированной проходки горных выработок с анкерным креплением с помощью горных комбайнов, область и диапазон применения которых расширяется посредством применения на них навесного бурильного оборудования. Задачей изобретения является повышение производительности буровых работ, расширение области применения горного комбайна за счет уменьшения габаритности бурильного оборудования по высоте в рабочем положении, а также упрощение конструкции. Горный комбайн включает корпус, на котором закреплен исполнительный орган с возможностью перемещения в вертикальной и горизонтальной плоскостях, колонку, одним концом шарнирно закрепленную на исполнительном органе с возможностью перемещения в вертикальной плоскости посредством гидроцилиндра разворота, траверсу, связанную с колонкой, и шарнирно установленную на ней бурильную машину с возможностью поворота вокруг шарнира гидроцилиндром поворота, содержащую основание, вращатель, штангу, механизм подачи штанги, плиту механизма подачи и механизм распора. Колонка выполнена в виде рамы коробчатого сечения, в верхней своей части образующей монтажную площадку и являющейся одновременно кожухом исполнительного органа. Горный комбайн снабжен второй дополнительной бурильной машиной, шарнирно установленной на дополнительной траверсе на свободной стороне рамы. Траверсы с каждой стороны рамы выполнены в виде проушин, жестко связанных с рамой и расположенных в передней ее части в месте шарнирного соединения рамы с исполнительным органом на расстоянии от него, обеспечивающим свободное расположение бурильных машин при повороте их вокруг шарниров, образованных проушинами рамы и бурильных машин. Вращатель шарнирно установлен на плите механизма подачи с возможностью отклонения его вокруг шарнира в любую сторону бурильной машины и фиксацией вращателя в рабочем положении посредством фиксатора. 8 ил.
|
