DE 19838195 A1, 02.03.2000. SU 488922 A2, 07.01.1976. SU 308193 A1, 08.09.1976. SU 846727 A1, 17.07.1981. DE 862584 С, 12.01.1953. DE 9105472 U1, 18.07.1991. СН 675387 А5, 28.09.1990.
Имя заявителя:
БУЦИРУС ОЙРОПЕ ГМБХ (DE)
Изобретатели:
БЕХЕМ Ульрих (DE) БЕХЕМ Филип (DE)
Патентообладатели:
БУЦИРУС ОЙРОПЕ ГМБХ (DE)
Реферат

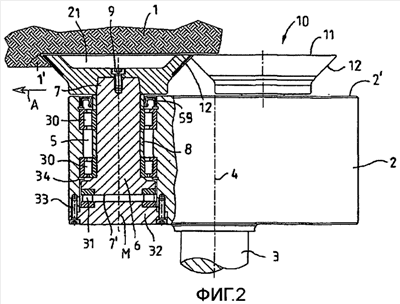

Изобретение относится к шарошечному буровому инструменту для выемки материала, например горной породы, полезных ископаемых, по принципу подрезки. Технический результат - увеличение срока службы и времени эксплуатации шарошечного бурового инструмента. Шарошечный буровой инструмент для выемки материала по принципу подрезки содержит выполненную концентрически вокруг центральной оси М, конически расширяющуюся к торцевой стороне (11) шарошечного бурового инструмента (10) режущую поверхность (12) и опорный корпус, расположенный на внутренней стороне режущей поверхности (12) и проходящий до торцевой стороны (11) инструмента. Режущая поверхность (12) состоит из более твердого материала, чем опорный корпус, а опорный корпус образует коническое на, по меньшей мере, наружной окружной стенке кольцеобразное ребро, которое своей внутренней окружной стенкой ограничивает свободное пространство (21) на торцевой стороне (11) инструмента. Благодаря свободному пространству и различным парам материалов инструмент может автоматически затачиваться. 16 з.п. ф-лы, 9 ил.
