САВИНЫХ Ю.А. и др. Звуковой канал связи для передачи технологических параметров при турбинном бурении. Известие высших учебных заведений. Нефть газ, 2010, 3, с.27-33. RU 2291961 С2, 20.01.2007. RU 2044878 C1, 27.09.1995. US 3588804 A, 28.06.1971. ГРАЧЕВ Ю.В. и др. Автоматический контроль в скважинах при бурении и эксплуатации. - М.: Недра, 1968, с.197-261.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный нефтегазовый университет" (ТюмГНГУ) (RU)
Изобретатели:
Хмара Гузель Азатовна (RU) Савиных Юрий Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тюменский государственный нефтегазовый университет" (ТюмГНГУ) (RU)
Реферат

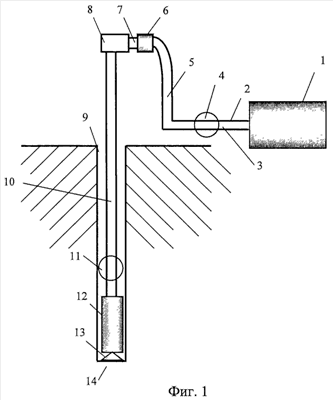

Изобретение относится к нефтяной промышленности, в частности к бурению скважин, и может быть использовано для контроля осевой нагрузки на долото при турбинном бурении и для управления процессом бурения. Техническим результатом является повышение надежности контроля осевой нагрузки на долото при турбинном бурении. Способ контроля осевой нагрузки на долото при турбинном бурении скважины оборудованной буровым насосом, нагнетательной линией, буровым шлангом, гусаком, вертлюгом, бурильной колонной, турбобуром, долотом, с дополнительно размещенными наземным режекторным фильтром в нагнетательной линии бурового насоса, акустическим вращающимся режекторным фильтром, жестко связанным через вал турбобура с турбобуром и долотом, гидрофоном с измерительной аппаратурой между вертлюгом с гусаком и буровым шлангом. Включают буровой насос для подачи промывочной жидкости по бурильной колонне в турбобур, которая по нагнетательной линии, по бурильной колонне от бурового насоса поступает к турбинным лопаткам турбобура и приводит во вращение вал турбобура, жестко связанного с долотом. При этом осуществляют преобразование полосы частот в спектре, генерируемом буровым насосом, наземным режекторным фильтром, размещенным в нагнетательной линии, генерирование широкополосного спектра звука с постоянной амплитудой турбинными лопатками, генерирование широкополосного спектра звука ударами зубьев шарошек о горную породу, с изменяющейся амплитудой, зависящей от нагрузки на долото, преобразование полосы частот по амплитуде из суммарного спектра звука, состоящего из спектров, генерируемых турбинными лопатками и ударами зубьев шарошек о горную породу, в диапазон низких частот путем амплитудно-импульсной модуляции акустическим вращающимся режекторным фильтром, размещенным на валу турбобура, одновременно осуществляется контроль изменения нагрузки на долото через гидрофон, соединенный с измерительной аппаратурой, по изменяющейся амплитуде звуковых волн, преобразованных путем амплитудно-импульсной модуляции диапазона низких частот акустическим вращающимся режекторным фильтром. 1 пр., 10 ил.
