RU 2206906 С1, 20.06.2003. RU 2235830 С1, 10.09.2004. RU 2132428 С1, 27.06.1999. US 6047783 А, 11.04.2000. US 20080246483 А1, 09.10.2008. US 7562722 В2, 21.07.2009. CN 1769645 А, 10.05.2006.
Имя заявителя:
Открытое акционерное общество "НИИ-измерительных приборов-Новосибирский завод имени Коминтерна" (ОАО "НПО НИИИП-НЗиК") (RU)
Изобретатели:
Сырский Владимир Прокопьевич (RU) Нестеров Евгений Александрович (RU) Пахомов Александр Дмитриевич (RU)
Патентообладатели:
Открытое акционерное общество "НИИ-измерительных приборов-Новосибирский завод имени Коминтерна" (ОАО "НПО НИИИП-НЗиК") (RU)
Реферат

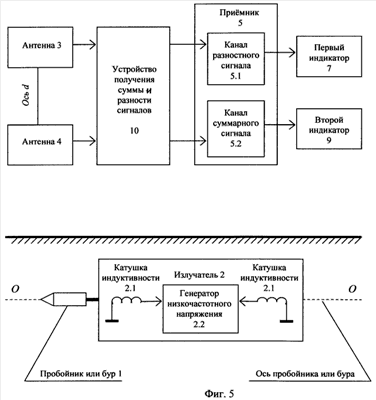

Изобретение относится к строительной технике и предназначено для обнаружения пробойников или буров в грунте. Технический результат: повышение точности определения тангажа пробойника или бура и упрощение конструкции излучателя. Сущность: с помощью жестко связанного с пробойником или буром излучателя возбуждают переменное низкочастотное магнитное поле. Излучатель выполнен в виде двух идентичных, соосных, включенных противофазно катушек индуктивности, разнесенных вдоль оси пробойника. Формируют суммарно-разностную диаграмму направленности антенн. Перемещают антенны на поверхности и определяют положения, в которых разностный сигнал равен нулю. По ориентации антенн в этих положениях определяют расположение плоскости, перпендикулярной оси пробойника или бура, и вертикальной плоскости, совпадающей по направлению с осью пробойника или бура. Находят линию пересечения вертикальной плоскости с поверхностью грунта. По ее направлению определяют курс. По углу наклона к поверхности грунта плоскости, перпендикулярной к оси пробойника или бура, определяют тангаж. Устройство содержит излучатель переменного низкочастотного магнитного поля, две одинаково ориентированные антенны и приемник, имеющий два приемных канала, и индикаторы. Выходы антенн подключены к входам устройства получения суммы и разности сигналов, а его выходы подключены к входам приемных каналов - суммарного и разностного. Выход разностного канала подключен к входу первого индикатора. Выход суммарного канала подключен к входу второго индикатора. 2 н.п. ф-лы, 6 ил.
