БИРОТАТИВНЫЙ СКВАЖИННЫЙ ГЕНЕРАТОР

Номер публикации патента: 2435027

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010143191/07
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B047/022
Аналоги изобретения: RU 2331149 С, 10.08.2008. RU 2329377 C1, 20.07.2008. RU 2215142 C1, 27.10.2003. RU 2326238 C1, 10.06.2008. SU 1723317 A1, 30.03.1992. US 5248896 A, 28.09.1993. CA 1123237 A1, 11.05.1982.

Имя заявителя: Болотин Николай Борисович (RU)
Изобретатели: Болотин Николай Борисович (RU)
Патентообладатели: Болотин Николай Борисович (RU)

Реферат

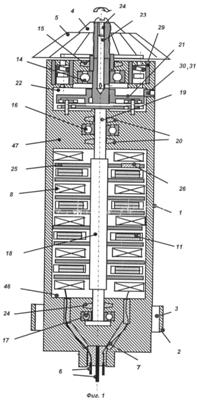

Изобретение относится к электрическим машинам для питания скважинных генераторов. В предложенном скважинном генераторе, содержащем защитный корпус, электрический разъем, по меньшей мере, один узел крепления, ротор с гидротурбиной, постоянные магниты, ротор генератора и неподвижно установленные обмотки возбуждения, между ротором гидротурбины и генератора выполнен промежуточный вал, магниты и обмотки возбуждения выполнены кольцевой формы и уложены внутри защитного корпуса с чередованием и осевыми зазорами между ними, при этом между ротором генератора или ротором гидротурбины и промежуточным валом выполнен мультипликатор, а на роторе генератора закреплены диски, имеющие радиальные пазы, в которых установлены магнитопроницаемые вставки. Закрепленные диски размещены между обмотками возбуждения и постоянными магнитами. Между ротором и промежуточным валом установленная магнитная муфта содержит ведущую и ведомую полумуфты с магнитопроницаемой перегородкой между ними, где ведущая полумуфта соединена с ротором гидротурбины, а ведомая - с промежуточным валом. Генератор содержит, по меньшей мере, один компенсатор давления и температурного расширения, сообщающийся с полостью ведущей полумуфты. Высокая надежность, повышение мощности при уменьшении габаритов конструкции электрогенератора является техническим результатом изобретения. 7 з.п. ф-лы, 7 ил.
