СКАНИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ДЕЙСТВУЮЩИХ СКВАЖИН (ВАРИАНТЫ)

Номер публикации патента: 2428564

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2009126310/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B047/10   E21B047/06
Аналоги изобретения: RU 2292571 C1, 27.01.2007. RU 2268988 C2, 27.01.2006. RU 2200964 C2, 10.08.2003. RU 2365749 C2, 27.08.2009. RU 2260692 C2, 20.09.2005. RU 2303130 C2, 20.07.2007. US 3934467 A, 27.01.1976. EP 0362011 A, 04.04.1990.

Имя заявителя: Открытое акционерное общество НПФ "Геофизика" (RU)
Изобретатели: Белышев Григорий Алексеевич (RU)
Ахметов Айрат Сафуанович (RU)
Ахметов Марат Айратович (RU)
Харитонов Олег Валерьевич (RU)
Белышев Игорь Григорьевич (RU)
Патентообладатели: Открытое акционерное общество НПФ "Геофизика" (RU)

Реферат

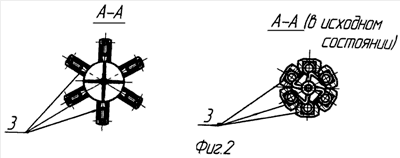

Группа изобретений относится к области исследований скважин и может быть использовано для исследования действующих наклонных и горизонтальных скважин. Сканирующее устройство для исследования действующих скважин содержит модуль датчиков, выполненный в виде удлиненного корпуса. В модуле установлены термометры, манометр, термокондуктивный дебитомер, локатор муфт, узел ориентации выносных электродов, канал гамма-каротажа и многорычажный расходомер. Расходомер закреплен на конце модуля датчиков. Устройство дополнительно снабжено датчиками влагометрии, установленными в модуле датчиков. Выносные электроды датчиков влагометрии и термометров равномерно разнесены относительно друг друга по окружности в плоскости поперечного сечения устройства. При этом выносные электроды датчиков влагометрии или выносные электроды термометров могут быть встроены в самораскрывающиеся тяги рычажной системы расходомера. Выносные электроды термометров и выносные электроды датчиков влагометрии могут быть равномерно разнесены относительно друг друга по окружности в плоскости поперечного сечения устройства и встроены в самораскрывающиеся тяги рычажной системы расходомера. По другим вариантам устройство дополнительно может быть снабжено рычажным центратором, установленным на свободном конце модуля датчиков. При этом выносные электроды термометров встроены в самораскрывающиеся тяги рычажной системы расходомера или в тяги рычажной системы центратора, а выносные электроды датчиков влагометрии также встроены в тяги рычажной системы центратора или в самораскрывающиеся тяги рычажной системы расходомера. Техническим результатом является повышение эффективности оценки эффективно работающей толщи коллекторов поступления углеводородов и воды. 5 н.п. ф-лы, 5 ил.
