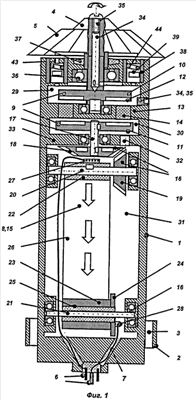

Изобретение относится к электрическим машинам и предназначено для изготовления генератора питания скважинной аппаратуры. Техническим результатом изобретения является упрощение конструкции, увеличение надежности и мощности генератора при уменьшении диаметральных габаритов и веса электрогенератора, для чего в генераторе питания телеметрической системы, содержащем защитный корпус, электрический разъем, по меньшей мере, один узел крепления, ротор с гидротурбиной и устройство преобразования механической энергии в электрическую, установлена магнитная муфта, имеющая ведущую и ведомую полумуфты, и устройство преобразования механической энергии, выполненное в виде генератора Ван де Граафа, вал которого соединен с ротором гидротурбины через конический редуктор и ведомую магнитную полумуфту. Генератор Ван де Граафа выполнен в виде закрепленных на ведущем и ведомом валах соответственно ведущего шкива из электроизоляционного материала и ведомого шкива, выполненного из металла и диэлектрической ленты, натянутой на эти шкивы. С ведомым шкивом соединен токосъемный диск. Генератор содержит, по меньшей мере, один компенсатор давления и температурного расширения, сообщающийся с полостью ведущей полумуфты. 9 з.п. ф-лы, 2 ил.
