| ГИРОСКОПИЧЕСКОЕ УСТРОЙСТВО РАЗВОРОТА СКВАЖИННОГО ПРИБОРА |  |
Номер публикации патента: 2184228 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B047/022 G01C019/00 | | Аналоги изобретения: | RU 2112877 С1, 10.06.1998. SU 203799 А, 09.10.1967. SU 282223 А, 28.09.1970. SU 620588 А, 25.08.1978. SU 781329 А, 23.11.1980. SU 1102916 А, 15.07.1984. SU 1701901 А1, 30.12.1991. SU 1788224 А1, 15.01.1993. SU 1125364 А, 23.11.1984. RU 2090751 С1, 20.09.1997. US 4197654 А, 15.04.1980. US 3935642 А, 03.02.1976. DE 4016437 С2, 08.08.1991. FR 2207240 А, 19.07.1974. WO 85/05652 А1, 19.12.1985. ЕР 0384537 А1, 29.08.1990. |
| Имя заявителя: | Томский политехнический университет | | Изобретатели: | Белянин Л.Н.
Голиков А.Н.
Мартемьянов В.М.
Чеховский С.Н. | | Патентообладатели: | Томский политехнический университет |
Реферат | |

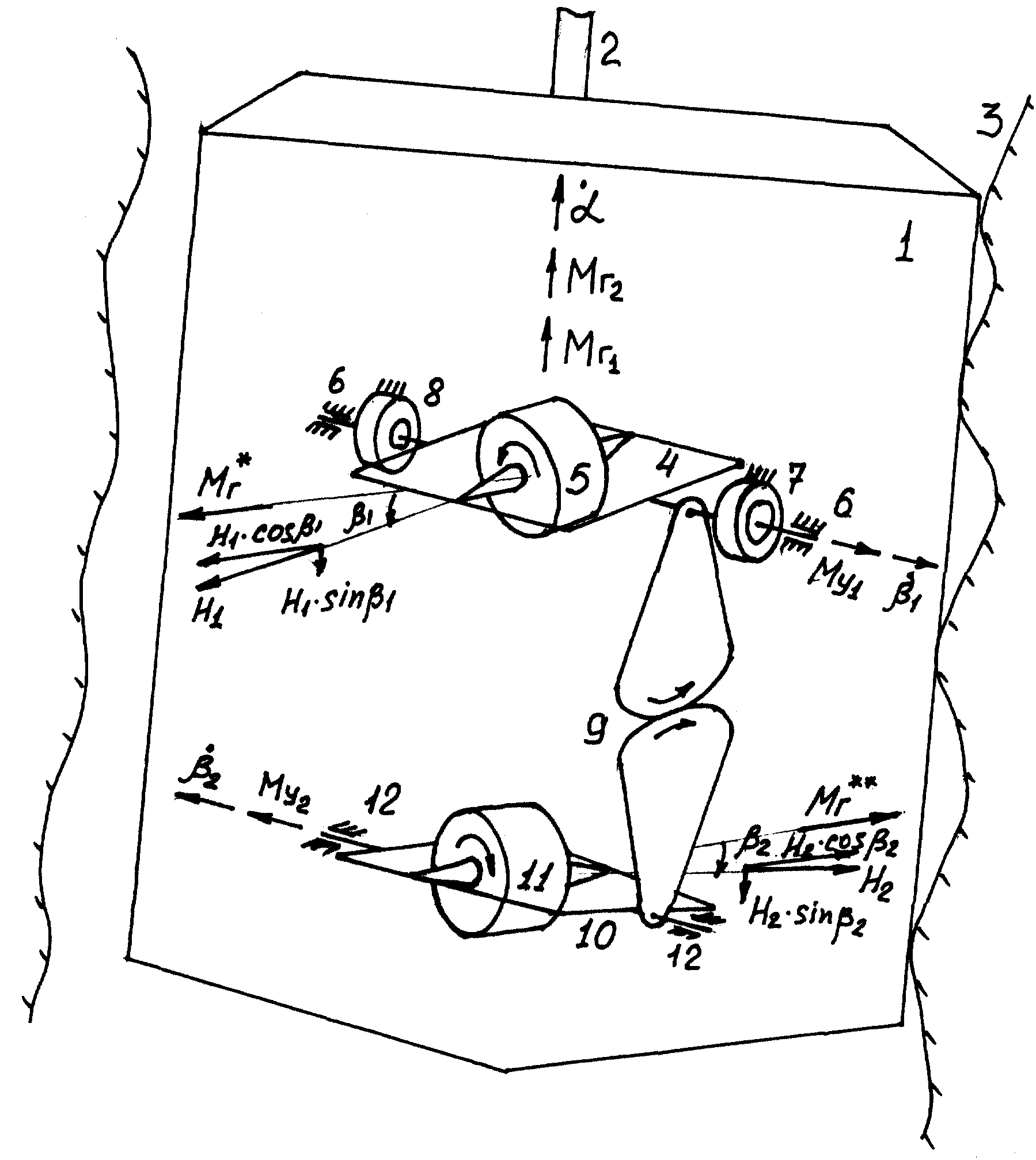

Изобретение относится к геофизическому приборостроению и предназначено для геофизических исследований. Техническим результатом является повышение качества и производительности работы устройства. Разворот скважинного прибора (СП) относительно его продольной оси производится за счет гироскопического момента двух управляемых гироскопов без использования устройств фиксации о стенки скважины. Для этого в СП установлены два гиромотора (ГМ) в рамках, оси вращения которых перпендикулярны к осям вращения роторов и продольной оси СП. Направления вращения роторов ГМ противоположны. На оси подвеса одной из рамок установлены датчик угла и задатчик момента, рамки между собой связаны механизмом-антипараллелограммом, обеспечивающим их разнонаправленный поворот. Момент задатчика момента вызывает ускоренное вращение рамок. При этом создается гироскопический момент, действующий по продольной оси СП. В случае преодоления указанным моментом момента трения между стенками скважины и СП последний начинает разворачиваться вокруг своей продольной оси. После отключения питания задатчика момента движение СП прекращается. При наличии второй рамки с ГМ значительно упрощается закон управления устройством разворота СП. 1 ил.
|
