| ИНКЛИНОМЕТР |  |
Номер публикации патента: 2172828 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21B047/022 | | Аналоги изобретения: | SU 804822 A, 15.02.1981. US 3587175 A, 28.06.1971. GB 2314163 A, 17.12.1997. GB 2086055 A, 06.05.1982. FR 2170216 A, 19.10.1973. |
| Имя заявителя: | Смирнов Борис Михайлович | | Изобретатели: | Смирнов Б.М. | | Патентообладатели: | Смирнов Борис Михайлович |
Реферат | |

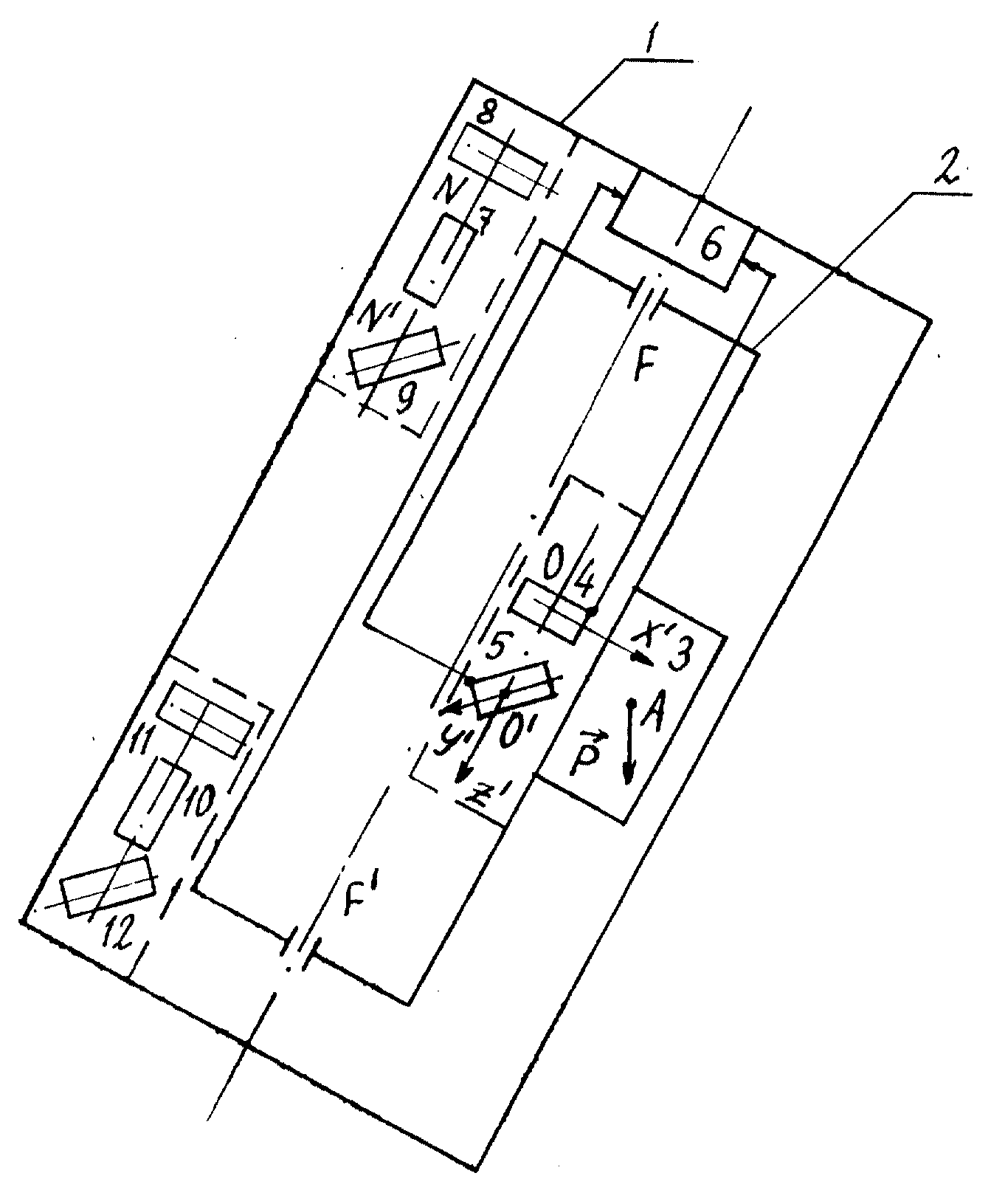

Изобретение относится к измерительной технике и может быть использовано в нефтепромысловой геофизике для определения углового положения буровой скважины и в геомагнитной навигации для определения курса судна. Инклинометр содержит корпус с карданной рамкой, груз-эксцентрик, два однокомпонентных магниточувствительных датчика, три акселерометрических датчика, три магниточувствительных датчика и распределитель напряжений. Ось вращения карданной рамки коллинеарна продольной оси корпуса инклинометра. Груз-эксцентрик и два однокомпонентных магниточувствительных датчика размещены на карданной рамке определенным образом. Распределитель напряжений подключен к выводам первого и второго магниточувствительных датчиков. Три акселерометрических датчика и три магниточувствительных датчика с ортоганальными осями чувствительности жестко связаны с корпусом инклинометра. Ось чувствительности третьего магниточувствительного датчика коллинеарна оси вращения карданной рамки. Оси чувствительности акселерометрических датчиков коллинеарны соответствующим осям чувствительности магниточувствительных датчиков. Технический результат состоит в упрощении конструкции, уменьшении веса, измерении углового положения корпуса инклинометра и скважины, зенитный угол которой изменяется от 0 до 180°. 1 ил.
|
