РЕГИСТРАТОР НАРАБОТКИ И ЧАСТОТЫ ВРАЩЕНИЯ ЗАБОЙНОГО ДВИГАТЕЛЯ

Номер публикации патента: 2368770

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008121085/03
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: E21B045/00
Аналоги изобретения: RU 2296218 C1, 27.03.2007. SU 651247 A1, 05.03.1979. SU 1719627 A1, 15.03.1992. SU 1273515 A1, 30.11.1986. RU 2285120 C2, 10.10.2006. RU 2131973 C1, 20.06.1999. US 6142228 A, 07.11.2000. US 5226332 А, 13.07.1993.

Имя заявителя: Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)
Изобретатели: Андоскин Владимир Николаевич (RU)
Касаткин Владислав Сергеевич (RU)
Субботин Андрей Васильевич (RU)
Патентообладатели: Общество с ограниченной ответственностью "Фирма "Радиус-Сервис" (RU)

Реферат

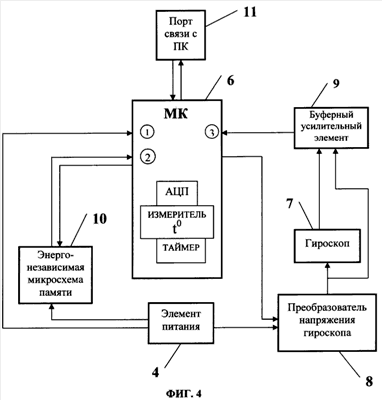

Изобретение относится к средствам контроля параметров процесса бурения скважин. Техническим результатом является повышение точности и достоверности измерения наработки и частоты вращения забойного двигателя. Регистратор содержит корпус с установленным в нем элементом питания и электронным блоком, выполненным на плате и включающим следующие электронные компоненты: узел, в котором программируется управляющая программа, со встроенными датчиком температуры и таймером календарного времени, измерительный элемент, энергонезависимую микросхему памяти и порт ввода-вывода данных, вход-выход которого подключен к узлу, в котором программируется управляющая программа. При этом указанные электронные компоненты соединены друг с другом посредством системы связей «вход-выход». В качестве измерительного элемента электронный блок содержит, по меньшей мере, один гироскоп, ось чувствительности которого параллельна плоскости платы электронного блока, установленной в корпусе вдоль его продольной оси, и одновременно ось чувствительности имеет угловое смещение на величину острого угла от более 0° до менее 90° относительно продольной оси корпуса, а в качестве узла, в котором программируется управляющая программа, электронный блок содержит микроконтроллер, в котором программируется управляющая программа, со встроенными аналого-цифровым преобразователем АЦП, датчиком температуры и таймером календарного времени. Электронный блок дополнительно содержит преобразователь напряжения измерительного элемента и, по меньшей мере, один буферный усилительный элемент. 3 з.п. ф-лы, 5 ил.
