RU 2125949 C1, 10.02.1999. CA 2231028 A1, 11.10.1998. US 5354151 A, 11.10.1994. JP 54008117 U, 19.01.1979.
Имя заявителя:
СТАТОЙЛ АСА (NO)
Изобретатели:
ЛЕЗЕТ Свейнунг (NO) БОННЕМАИРЕ Базиле (NO)
Патентообладатели:
СТАТОЙЛ АСА (NO)
Реферат

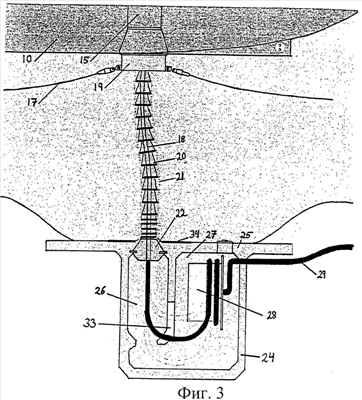

Изобретение относится к системе загрузки для транспортировки углеводородов между установкой, расположенной на морском дне (16), и судном (10), находящимся в зоне дрейфующего льда. Система содержит погружной турельный буй (19), гибкий восходящий трубопровод (18), проходящий от расположенной на морском дне установки (24) к бую (19) и предназначенный для прочного соединения с соответствующим трубопроводом на борту судна (10), и множество швартовов (17), присоединенных к бую (19) и отходящих от него наружу. Для защиты восходящего трубопровода (18) от ударов, когда он находится в вытянутом положении, соответствующем транспортировке груза, имеется защитное устройство (20), содержащее множество отдельных подвешенных друг к другу элементов (35), через которые проходит восходящий трубопровод, и выполненное с возможностью хранения в положении, в котором его элементы (35) уложены друг на друга, вместе с восходящим трубопроводом, находящимся в убранном положении. Система содержит также защитную структуру (24), расположенную на морском дне (16) или в морском дне, для хранения и защиты восходящего трубопровода (18), когда он находится в убранном нерабочем положении, и защитного устройства (20), когда его элементы (35) уложены друг на друга. Защитная структура (24) имеет средства (28) для хранения восходящего трубопровода (18) в защищенном положении, когда он отсоединен от судна (10) и убран. Обеспечивается безопасность работы системы в водах, забитых льдом. 18 з.п. ф-лы, 7 ил.
