RU 2171366 C1, 27.07.2001. SU 885675, 30.11.1981. RU 2183849 C2, 20.06.2002. RU 2005100879 A, 20.06.2006. RU 2313713 C2, 27.12.2007. US 4497367 A, 05.02.1985. EP 1966526 A1, 10.09.2008.
Имя заявителя:
Открытое акционерное общество "Тяжпрессмаш" (RU)
Изобретатели:
Володин Алексей Михайлович (RU) Сорокин Владислав Алексеевич (RU) Клинов Андрей Александрович (RU) Лободюк Сергей Борисович (RU) Деев Александр Викторович (RU) Васин Алексей Николаевич (RU) Петров Николай Павлович (RU) Андрианов Олег Николаевич (RU)
Патентообладатели:
Открытое акционерное общество "Тяжпрессмаш" (RU)
Реферат

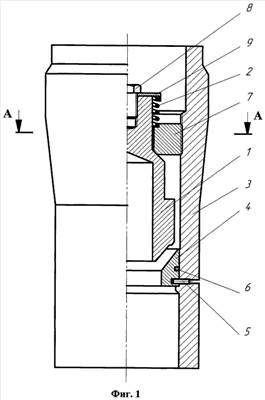

Изобретение относится к области оборудования для добычи нефти и газа и может быть применено при установке хвостовиков обсадных колонн в нефтяных или газовых скважинах. Клапан включает поршень, пружину, втулку, гайку, соединенную с втулкой резьбовым соединением, а также узел упора пружины. Втулка является составной, состоящей из основной несущей части и контактной части, контактирующей с поршнем при срабатывании дроссельно-запорного клапана. Контактная часть втулки изготовлена из нержавеющей стали. Для герметизации щели между частями втулки установлено уплотнительное кольцо из резины или полимерного материала. Поршень изготовлен из нержавеющей стали и имеет выступ конической формы. Угол между образующей любой из контактирующих конических поверхностей и осью симметрии поршня лежит в пределах от 25 до 35 градусов. Соотношение длины поршня к его максимальному диаметру составляет от 2,5 до 3,5. Поршень соединен с основной несущей частью втулки с помощью гайки, имеющей высверленные отверстия круглой формы для прокачивания рабочей жидкости. Узел упора пружины в верхней части поршня состоит из шайбы, взаимодействующей с пружиной, и винта, ввинченного в поршень и прижимающего шайбу к пружине. Поперечное сечение витка пружины может иметь прямоугольную форму, причем большая сторона прямоугольника параллельна оси симметрии поршня. Технический результат заключается в повышении надежности работы, технологичности изготовления, снижении материалоемкости. 1 з.п. ф-лы, 5 ил.
