RU 2389867 C1, 20.02.2010. RU 2249678 C2, 10.04.2005. RU 2327859 С1, 27.06.2008. RU 2348797 C1, 10.03.2009. US 4106561 A, 15.08.1978. US 4220201 A, 02.09.1980.
Имя заявителя:
Кривцова Инесса Геннадьевна (RU)
Изобретатели:
Кривцова Инесса Геннадьевна (RU)
Патентообладатели:
Кривцова Инесса Геннадьевна (RU)
Реферат

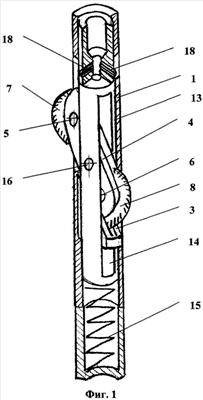

Группа изобретений относится к области бурения и эксплуатации нефтяных, газовых и нагнетательных скважин, а именно к устройству для создания одновременно двух и более продольных перфорационных щелей в обсадной (эксплуатационной) колонне, цементном камне и горной породе. Перфоратор содержит корпус, размещенный в нем поршень-толкатель, возвратную пружину, отклоняющий клин и смонтированный на оси выдвижной режущий инструмент, обеспечивающий возможность выполнения диаметрально расположенных щелей в колонне скважины. В корпусе между поршнем-толкателем и возвратной пружиной установлен модуль, выполненный из, по меньшей мере, одного рабочего узла в виде цилиндра, внутри которого установлен выдвижной режущий инструмент, выполненный с возможностью его выдвижения через два диаметральных сквозных продольных выреза, выполненных в стенке цилиндра, или через один сквозной продольный вырез в стенке цилиндра, охватывающий диаметральные направления выдвижения указанного инструмента. Выдвижной режущий инструмент выполнен в виде коромысла, которое установлено с возможностью взаимодействия с отклоняющим клином и в плечах которого размещены на оси два диска. Ось коромысла жестко закреплена на внутренних стенках цилиндра с обеспечением ее продольного перемещения вместе с цилиндром и установлена с эксцентриситетом относительно центра тяжести коромысла с обеспечением длины плеча коромысла до оси верхнего диска больше, чем длина плеча коромысла до оси нижнего диска, причем отклоняющий клин, с которым взаимодействует коромысло, жестко закреплен в корпусе перфоратора, а количество отклоняющих клиньев, размещенных в корпусе, соответствует количеству рабочих узлов в модуле. Обеспечивает повышение надежности и технологичности работы перфоратора при эксплуатации, повышение производительности. 2 н. и 5 з.п. ф-лы, 4 ил.
