RU 2158358 C1, 27.10.2000. RU 2305756 C1, 10.09.2007. RU 2016191 C1, 15.07.1994. RU 75217 U1, 27.07.2008. SU 1514912 A1, 15.10.1989. SU 1127969 A, 07.12.1984. GB 1455481 A, 10.11.1976. DE 3614537 A1, 12.11.1987.
Имя заявителя:
Кочетов Олег Савельевич (RU), Стареева Мария Олеговна (RU)
Изобретатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Патентообладатели:
Кочетов Олег Савельевич (RU) Стареева Мария Олеговна (RU)
Реферат

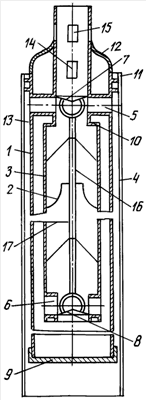

Изобретение относится к горной промышленности, точнее к фильтрующим устройствам, и может быть использовано при эксплуатации нефтяных и газовых скважин. Противопесочный фильтр состоит из концентрически расположенных наружной и промежуточной труб и переводника. Наружная и внутренняя трубы в верхней части соединены между собой тангенциальными патрубками. Внутренняя и промежуточная трубы в нижней части также соединены между собой тангенциальными патрубками, но противоположно ориентированными. При этом кольцевой зазор между промежуточной и внутренней трубами в верхней части, а также верхняя и нижняя части внутренней трубы снабжены заглушками. Наружная труба в верхней части снабжена эластичными кольцами, а в нижней части - заглушкой. Промежуточная труба снабжена расположенным внутри нее фильтрующим элементом, выполненным в виде набора упругих сетчатых элементов, равномерно расположенных в промежуточной трубе и закрепленных своей центральной частью на оси, которая закреплена посредством трех спиц. Спицы расположены в горизонтальной плоскости под углом 120° друг к другу, к промежуточной трубе. При этом периферийная часть сетчатых упругих элементов не связана с внутренней поверхностью промежуточной трубы, а расположена с зазором, позволяющим сетчатым упругим элементам изгибаться под тяжестью собранного на их поверхности песка и сбрасывать его вниз. Причем сетчатые упругие элементы по форме могут быть выполнены в виде дисков, конусов, усеченных конусов, тел вращения с боковой поверхностью, описываемой уравнениями второго порядка. Техническим результатом является увеличение продолжительности работы фильтра за счет исключения закупорки фильтрующей сетки. 1 ил.
