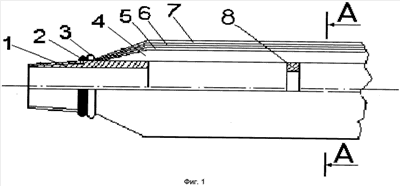

Изобретение относится к нефтегазодобывающей промышленности и может быть использовано в строительстве и эксплуатации нефтяных, газовых, водозаборных и нагнетательных скважин в условиях, осложненных неустойчивостью коллекторов. Скважинный фильтр включает опорный каркас и концентрично установленную на нем фильтрующую оболочку. Фильтрующая оболочка содержит, по меньшей мере, один слой опорно-дренажной сетки, два слоя фильтрующих сеток и наружный защитный кожух из сетки, аналогичной опорно-дренажной. В качестве опорного каркаса для фильтрующей оболочки используется стержневая конструкция, образованная стальными стержнями круглого сечения, один из которых имеет паз радиального профиля до центра стержня, предназначенный для крепления сеток фильтровой оболочки. Стержни устанавливаются и привариваются по контактным контурам к двум опорным стальным цилиндрам с ниппельными концами под муфту и к опорным стальным кольцам из прутка круглого сечения с загибами для утопления в них стержней. Поверх стержней последовательно обматываются сетки фильтрующей оболочки с образованием нахлестки концов сеток симметрично стержню с радиальным пазом. Затем фильтрующая оболочка крепится сваркой к опорному каркасу. Техническим результатом является повышение скважности опорного элемента, получение высоких фильтрационных характеристик. 2 з.п. ф-лы, 3 ил., 1 табл.
